CADSUPER FAQ 【設定編】

CADSUPER で良くあるお問い合わせ

サポートセンタに良くあるお問い合わせを整理して掲載致します。


作図編編集編寸法・文字編設定編レイヤ編出力編変換編その他機能編トラブル対処編

■ 設定編 INDEX

■ログインユーザー毎にユーザープロパティを切り替える


一つマシンで複数ユーザーが利用する事があります。その際はWindows ログインユーザーも切り替えてご利用ではないでしょうか。Windows ログイン名とCADSUPER のユーザープロパティ名を関連付け、自動でご利用のCADSUPER 環境に切り替えることができます。

【 操作方法 】

  1. 図面を開いていない状態でCADSUPER を起動します。
  2. [ファイル]−[ユーザープロパティ選択]を実行します。

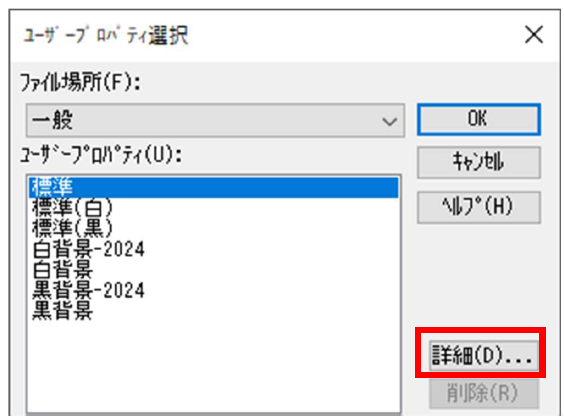

  3. 利用しているユーザープロパティ設定を選択し、「詳細」をクリックします。

  4. 「登録」をクリックし、ユーザープロパティ名をWindows ログイン名と同じ名称にし、「OK」をクリックします。

  5. ユーザープロパティ選択ダイアログ「閉じる」をクリックします。

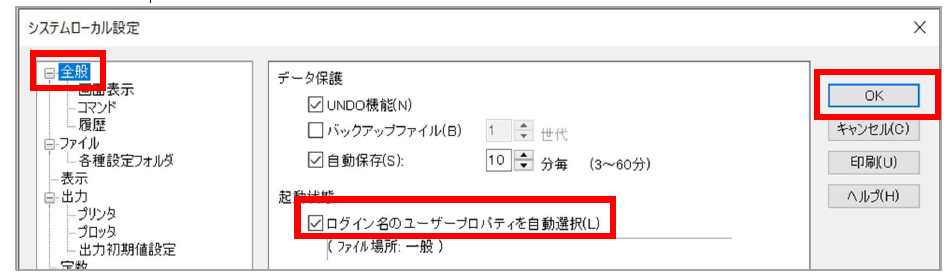

  6. [ファイル]−[システムローカル設定]を実行します。
  7. 「全般」の「ログイン名のユーザープロパティを自動選択」をチェックオンにします。

  8. 「OK」をクリックします。

    ※不要なユーザープロパティは、[ファイル]−[ユーザープロパティ選択]より削除して下さい。

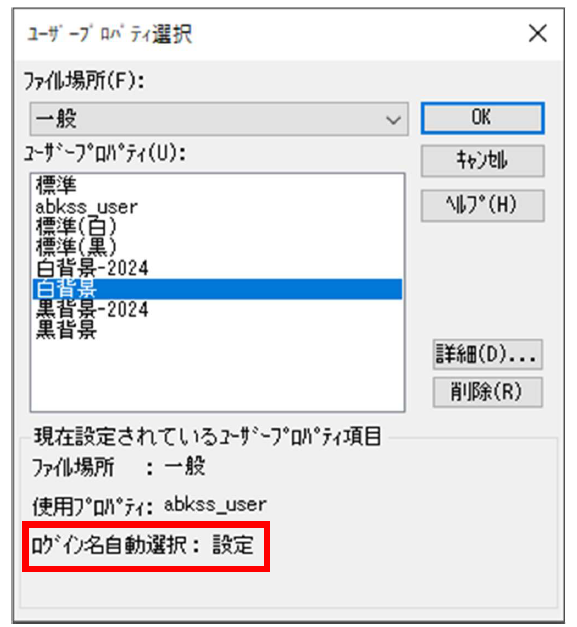

    ※上記設定がされている場合は、ユーザープロパティ選択で確認可能です。

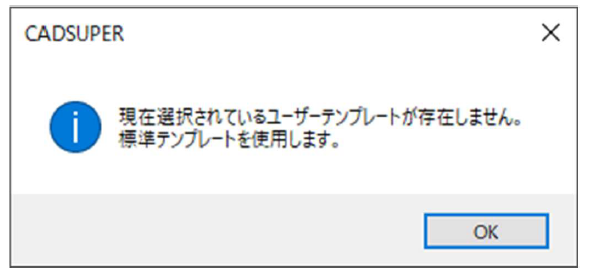

    ※Windows ログインユーザー名と同名のユーザープロパティが存在しない場合は、下記エラーになります。



■コマンドモードを常に設定値で起動

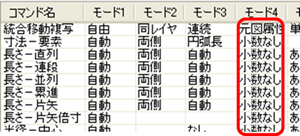

コマンドモードの初期値をコマンド毎登録する事ができますが、コマンド実行中にコマンドモードを切り替えた場合、CADSUPER 起動中は前回切り替えたコマンドモードを記憶しており、初期値には戻りません。

例)線分コマンドで、コマンドモード1「自由」が初期値です。手動で「自動」に変更します。以後線分コマンド実行時には、「自動」でコマンドが起動します。

但し、CADSUPER を再起動すると、「自由」に戻ります。



設定で、コマンド起動時には必ず初期値になるように指定ができます。

【 操作方法 】

  1. [設定]−[ユーザープロパティ設定]を選択します。

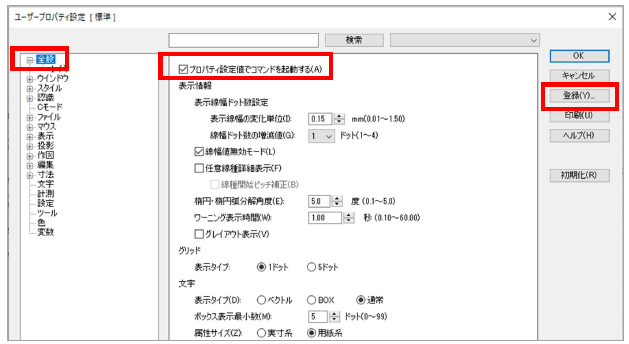

  2. 「全般」を選択、「プロパティ設定値でコマンドを起動する」チェックオンにします。

  3. 「登録」をクリックし、設定を上書きします。

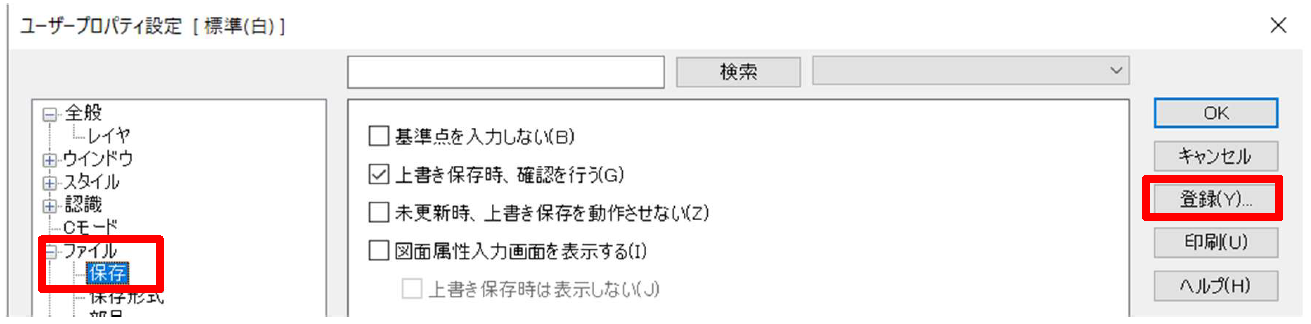

■上書き保存時に確認画面を表示

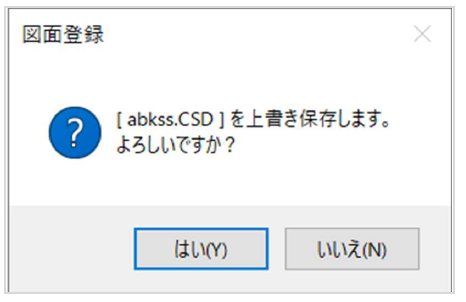

既存図面を開き、[ファイル]−[上書き保存]を実行した際、下記確認メッセージ表示の有無を設定できます。

【 操作方法 】

  1. [設定]−[ユーザープロパティ設定]を選択します。
  2. 「ファイル」−「保存」を選択します。

  3. 「上書き保存時、確認を行う」にチェックオンをします。

  4. 「登録」をクリックし、設定を上書きします。

  5. ユーザープロパティ設定ダイアログを、「OK」クリックで終了します。

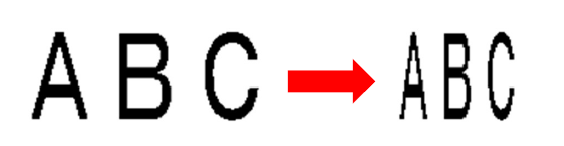

■半角文字を表示したい


文字コマンドで半角入力した文字を半角として表示する場合は、以下設定が必要です。プロポーショナルフォントでは半角表示ができないのでご注意下さい。

【 操作方法 】

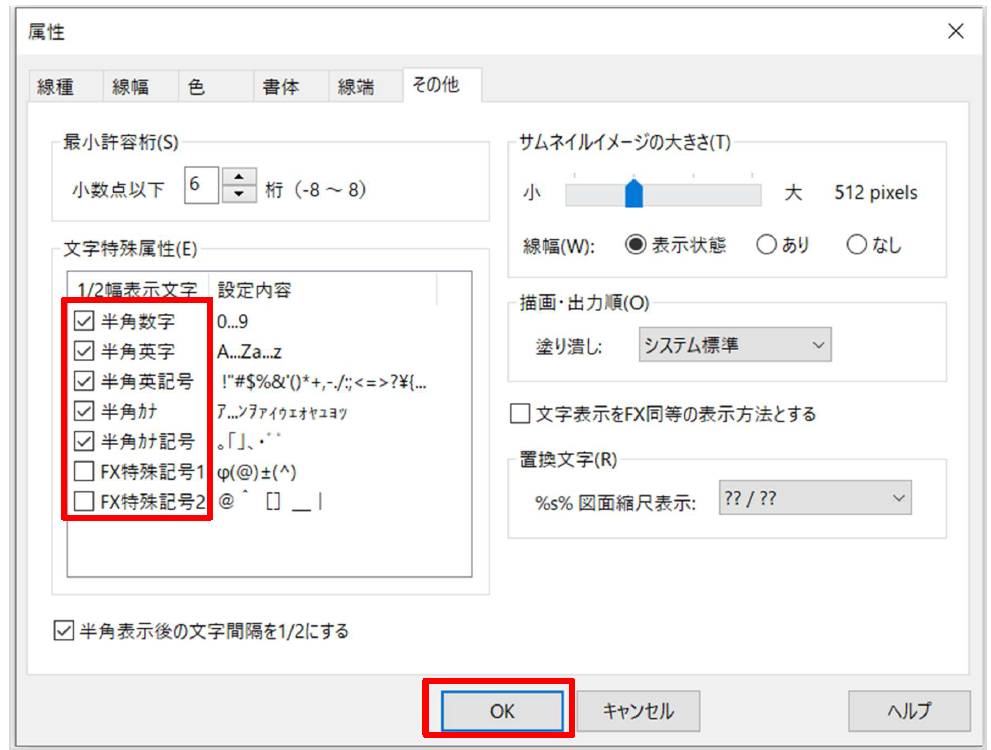

  1. [設定]−[属性]を選択します。
  2. 「その他」タブを選択します。
  3. 1/2 幅表示文字で必要な文字にチェックをいれます。

  4. 「OK」をクリックします。



■ユーザープロパティ設定で、キーワードで設定を検索したい(Ver2023〜)


各コマンドの制御・設定等を行っているのが、[設定]−[ユーザープロパティ設定]です。
このユーザープロパティ設定では、詳細なコマンド設定ができる分、設定箇所が多い為、なかなか該当機能の設定を探しきれない場合があります。
その場合は、ユーザープロパティ設定内をキーワードで検索を行って下さい。

【 操作方法 】

  1. [設定]−[ユーザープロパティ設定]をクリックします。

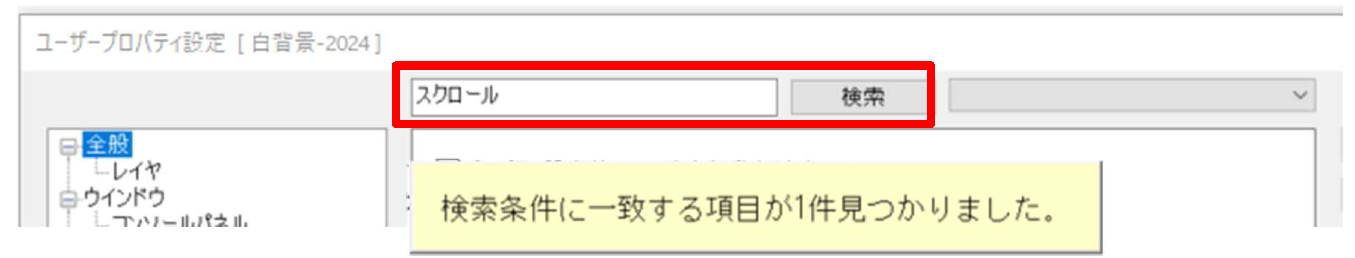

  2. 検索ボックスにキーワードを入力、「検索」をクリックします。条件に一致するコマンドがある場合は、メッセージを表示致します。

  3. 検索結果のリストより、該当設定をクリックします。



■マウスカーソルに長さや角度を表示しながら作図したい


線分や円を作図時、マウスカーソル位置に長さ/角度/直径を表示する事ができます。

【 操作方法 】

< 線分 >

  1. [設定]−[ユーザープロパティ設定]をクリックします。

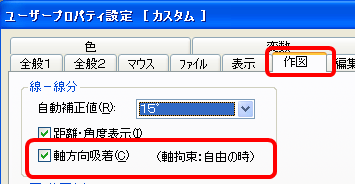

  2. [マウス]−[コントロール]、「距離・角度吸着利用」、「距離・角度表示」をチェックオンにします。
  3. 「登録」ボタンで設定を上書きします。



< 円 >

  1. [設定]−[ユーザープロパティ設定]をクリックします。

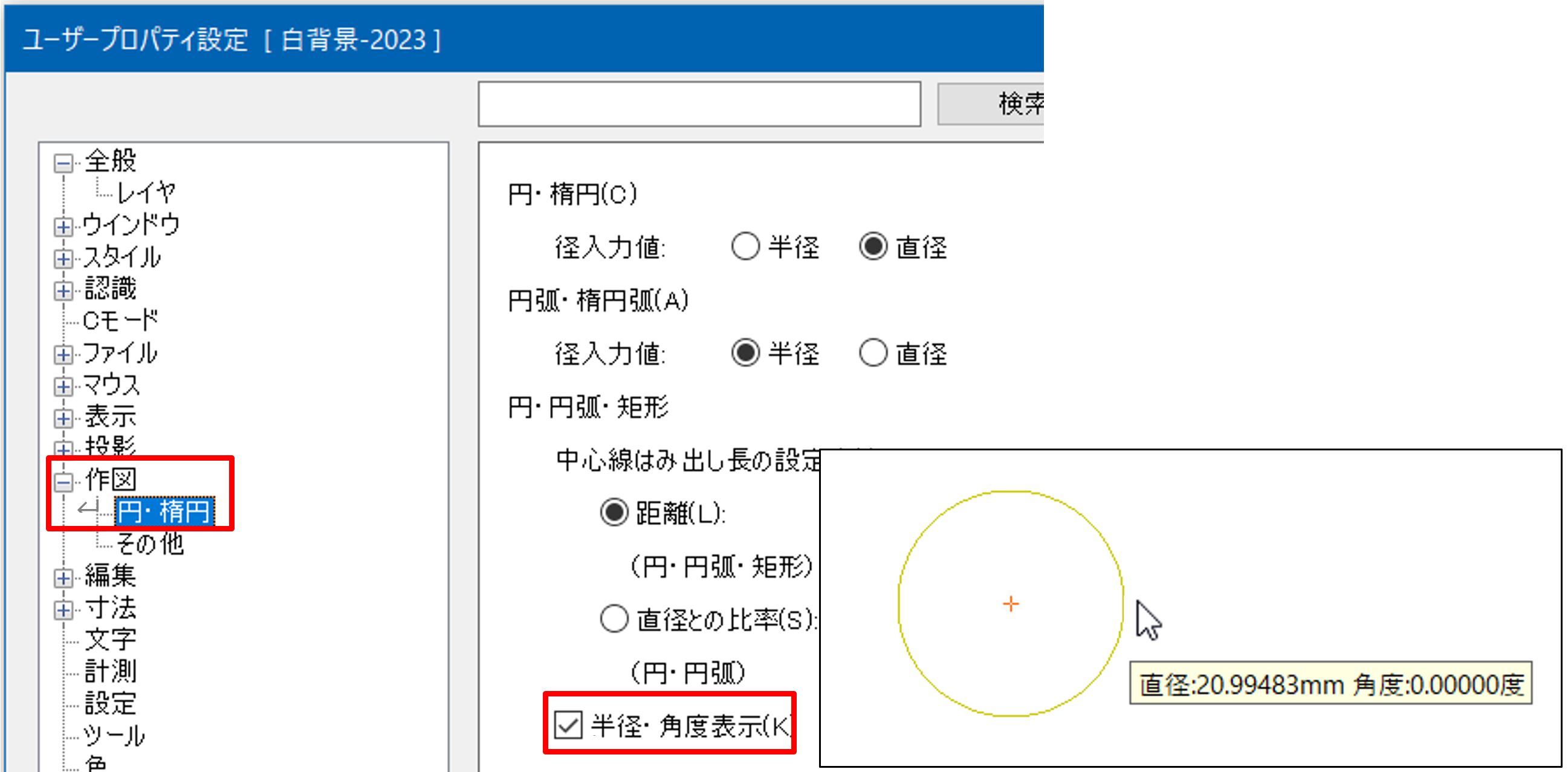

  2. [作図]−[円・楕円]、「半径・角度表示」をチェックオンにします。
  3. 「登録」ボタンで設定を上書きします。





■ オリジナルの線端形状を作成したい。


デフォルトでは、9種類の線端形状が準備されておりますが、ここに作成した任意形状の線端を追加する事ができます。

【操作方法】

  1. [ファイル]−[新規作成]−[A4]を選択し「OK」をクリックします(用紙サイズはどのサイズでも構いません)
  2. 線端の形状を作成します。

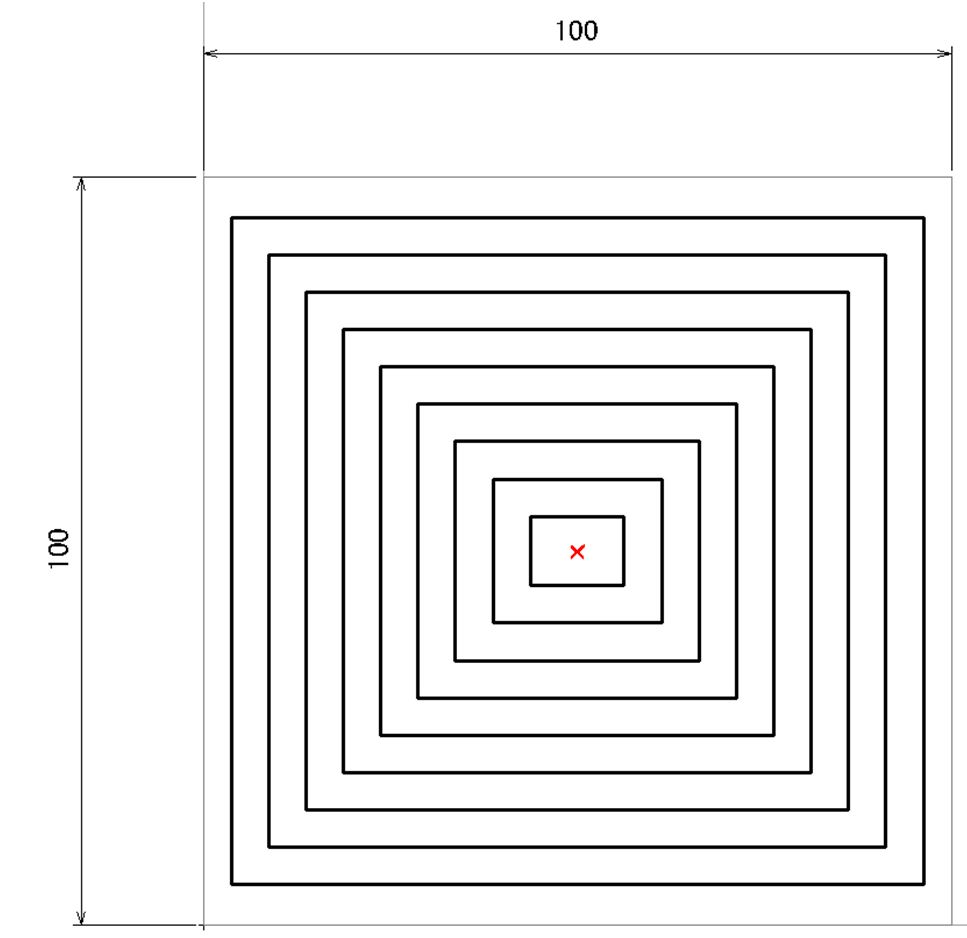

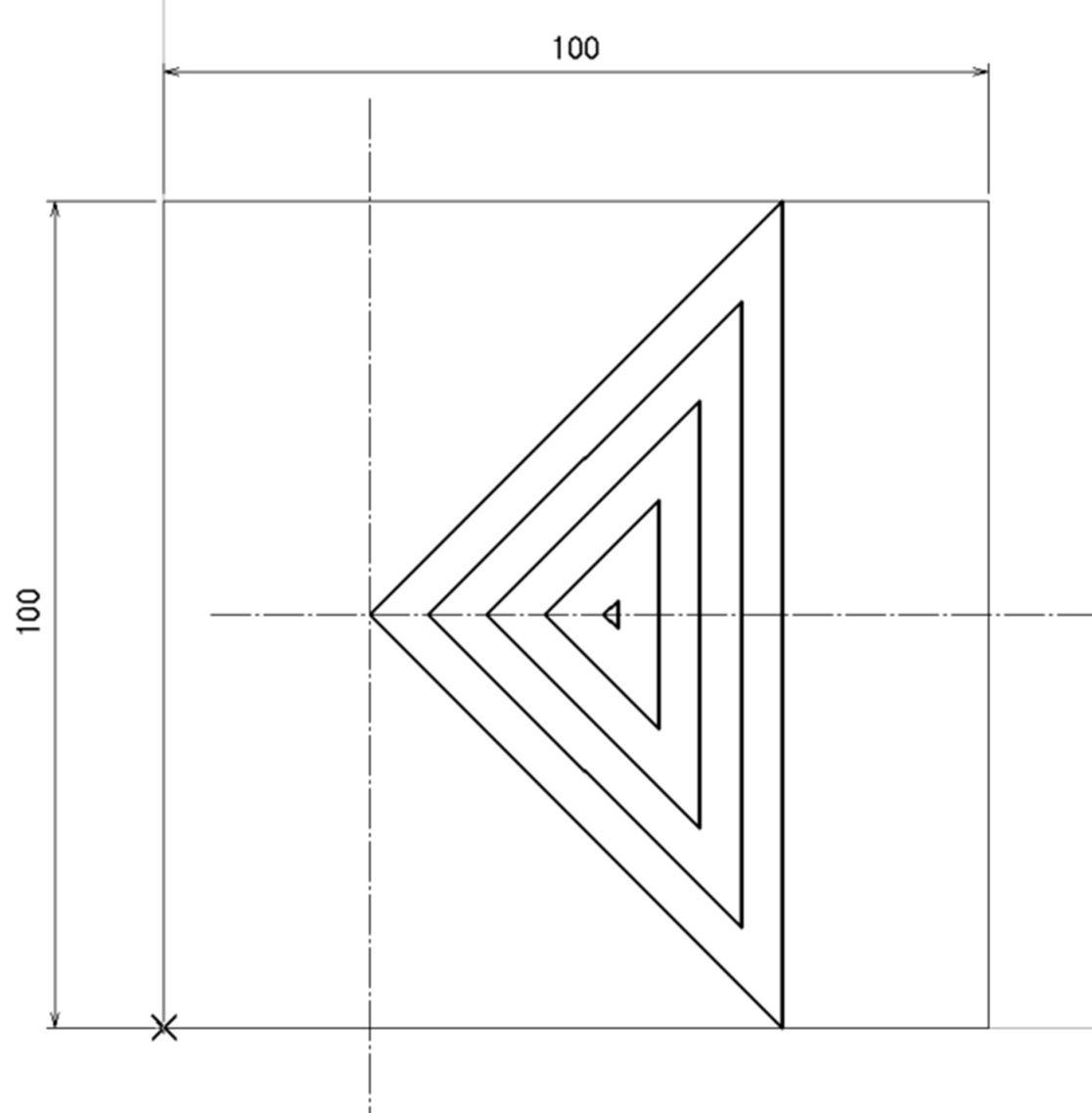

    ※線端形状は、原点から100,100の範囲内に作図してください。また、50,50の位置(赤×)から線端と線分等の要素が接続します。

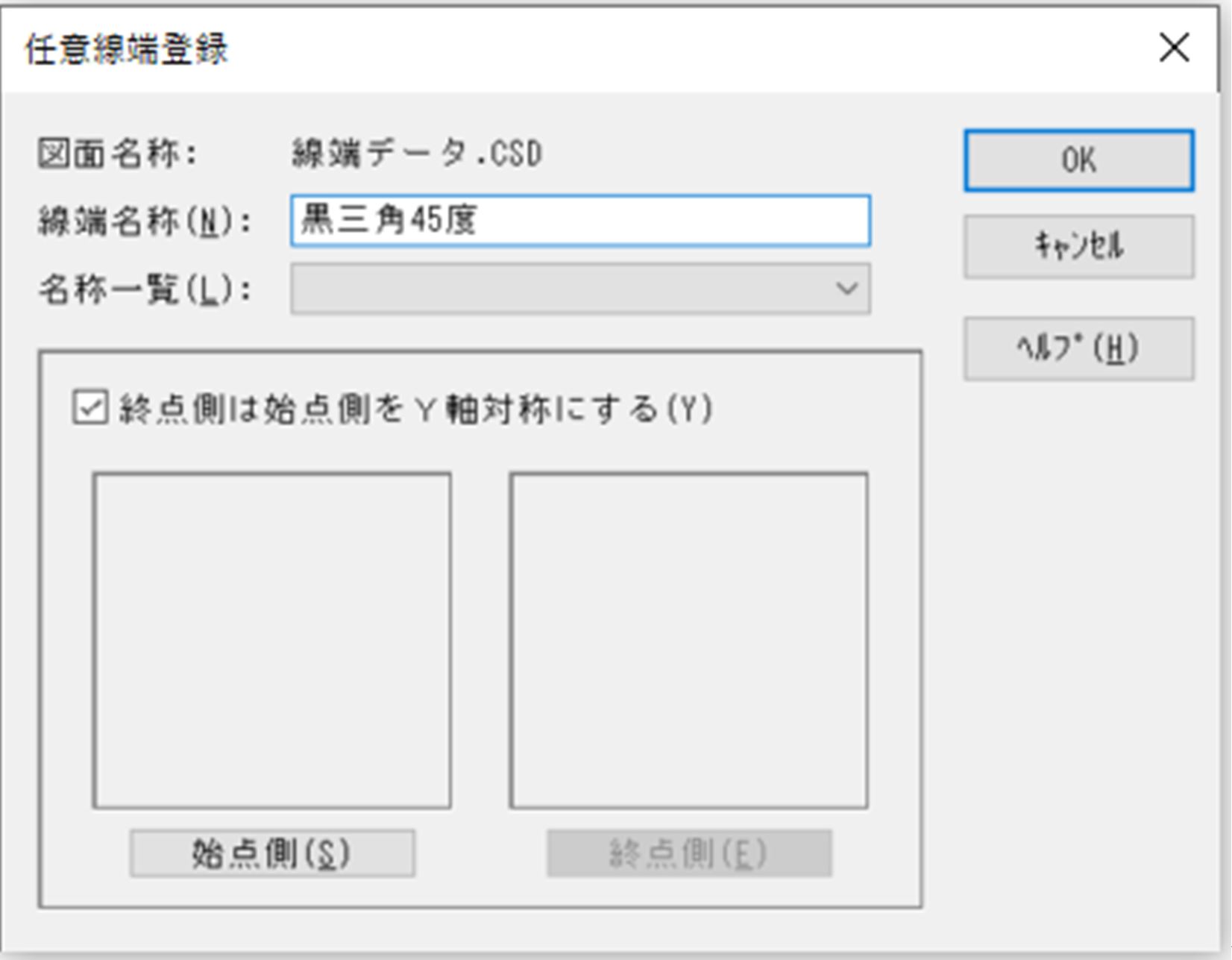

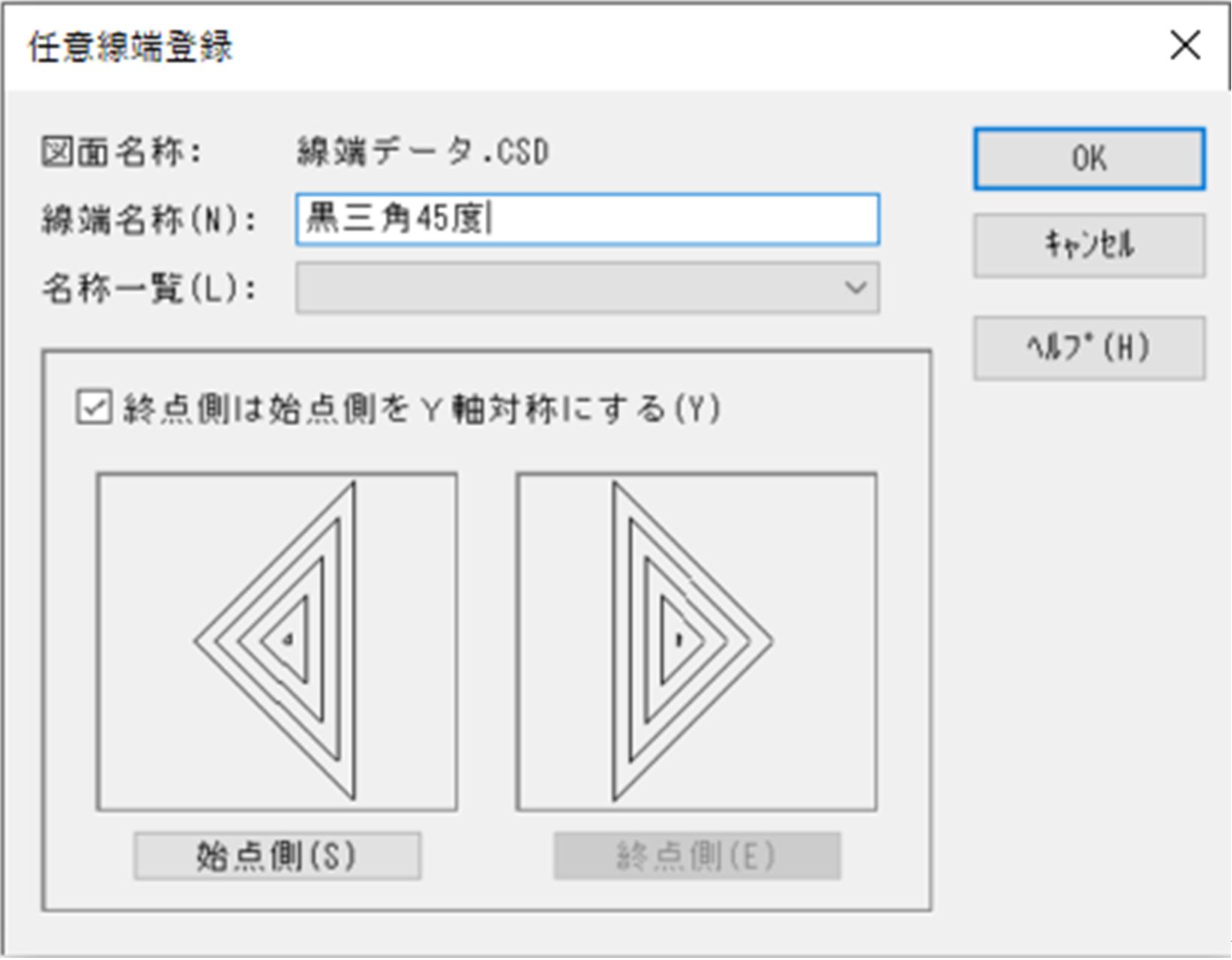

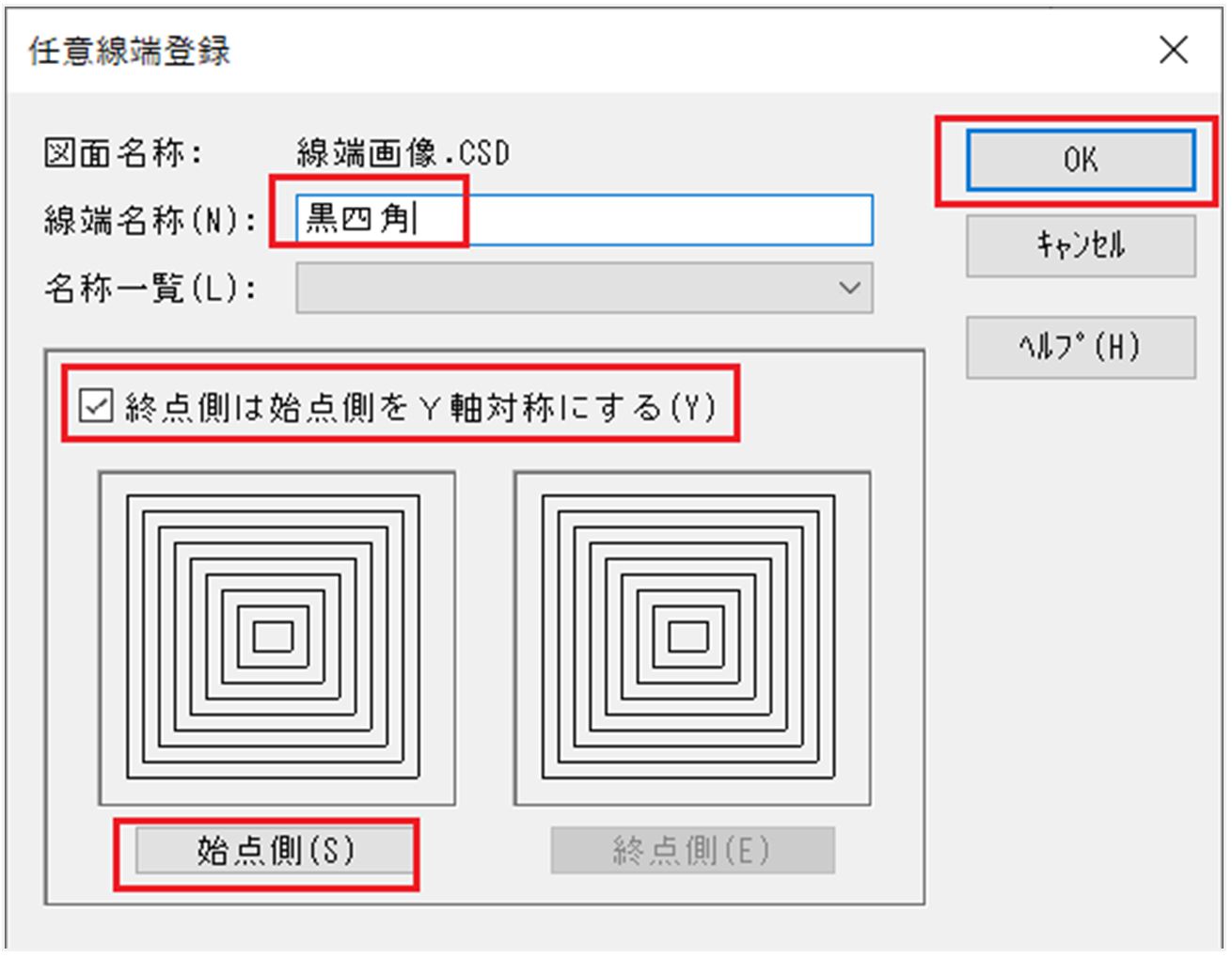

  3. [設定]−[線端登録]をクリックします。線端名称を任意名入力し、「終点点側は始点側をY軸対称にする」チェックオンにします。「始点側」をクリックし、作図した要素を選択・確定後、「OK」をクリックします。



  4. [設定]−[属性]−[線端]タブに追加されたことを確認してください。追加した線端のサイズは、「任意線端」領域長で変更できます。この領域長は、2で作成した0,0〜100,100の長さに相当します。



    • 線端形状は、図面依存の設定です。他図面でも利用したい場合は、以下方法があります。

    • 線端を追加したデータをテンプレートとして保存し活用する。

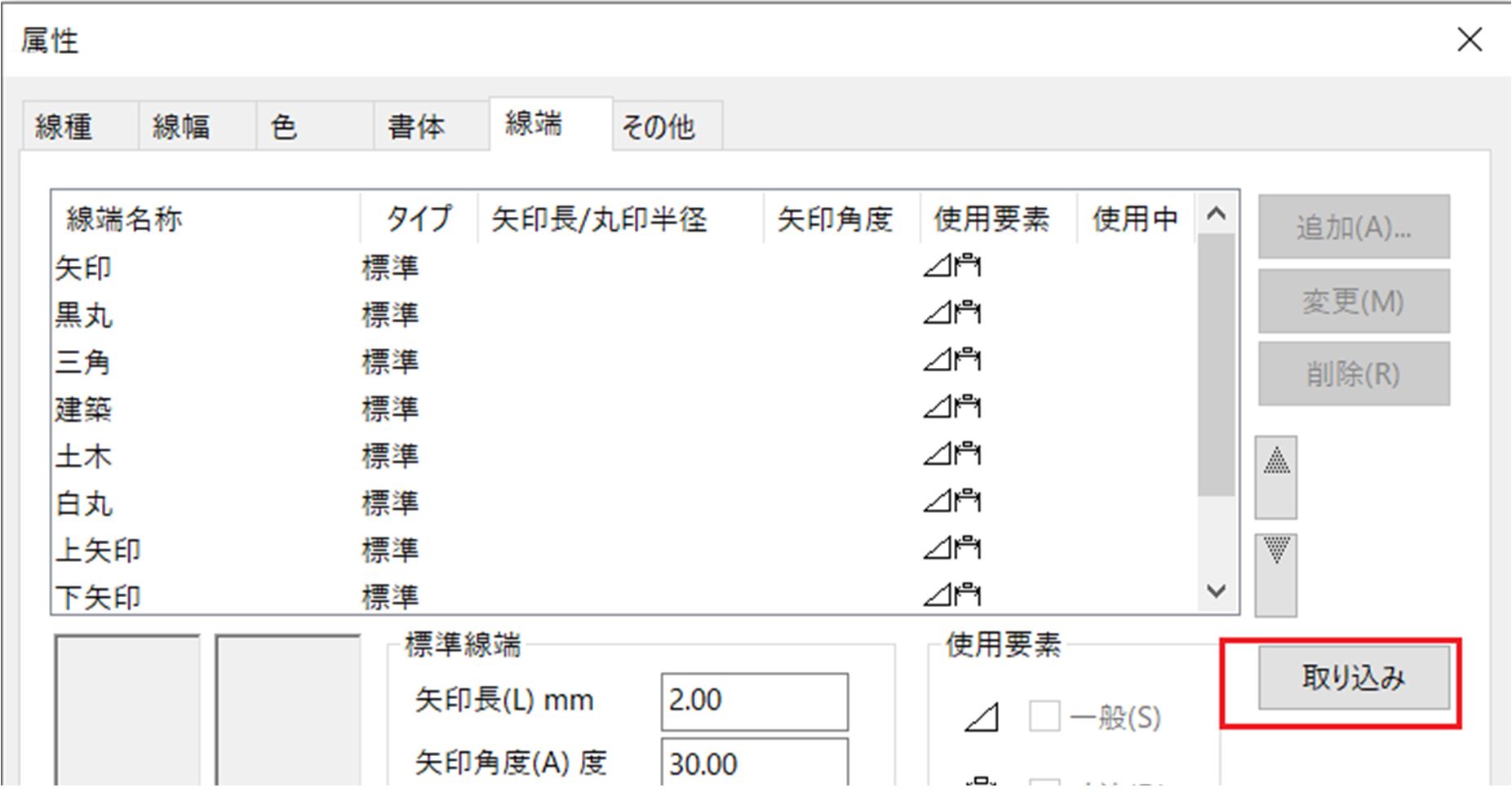

    • 線端を追加したデータをCSD保存、取り込みたい図面を開き、[設定]−[属性]−[線端]タブより「取り込み」でCSDファイルを選択し、線端情報を取り込む。





■ 線端サイズを複数設定したい。


初期設定では線端サイズは1図面で1つの設定ですが、カスタム線端を利用して複数設定する事が可能です。

【操作方法】

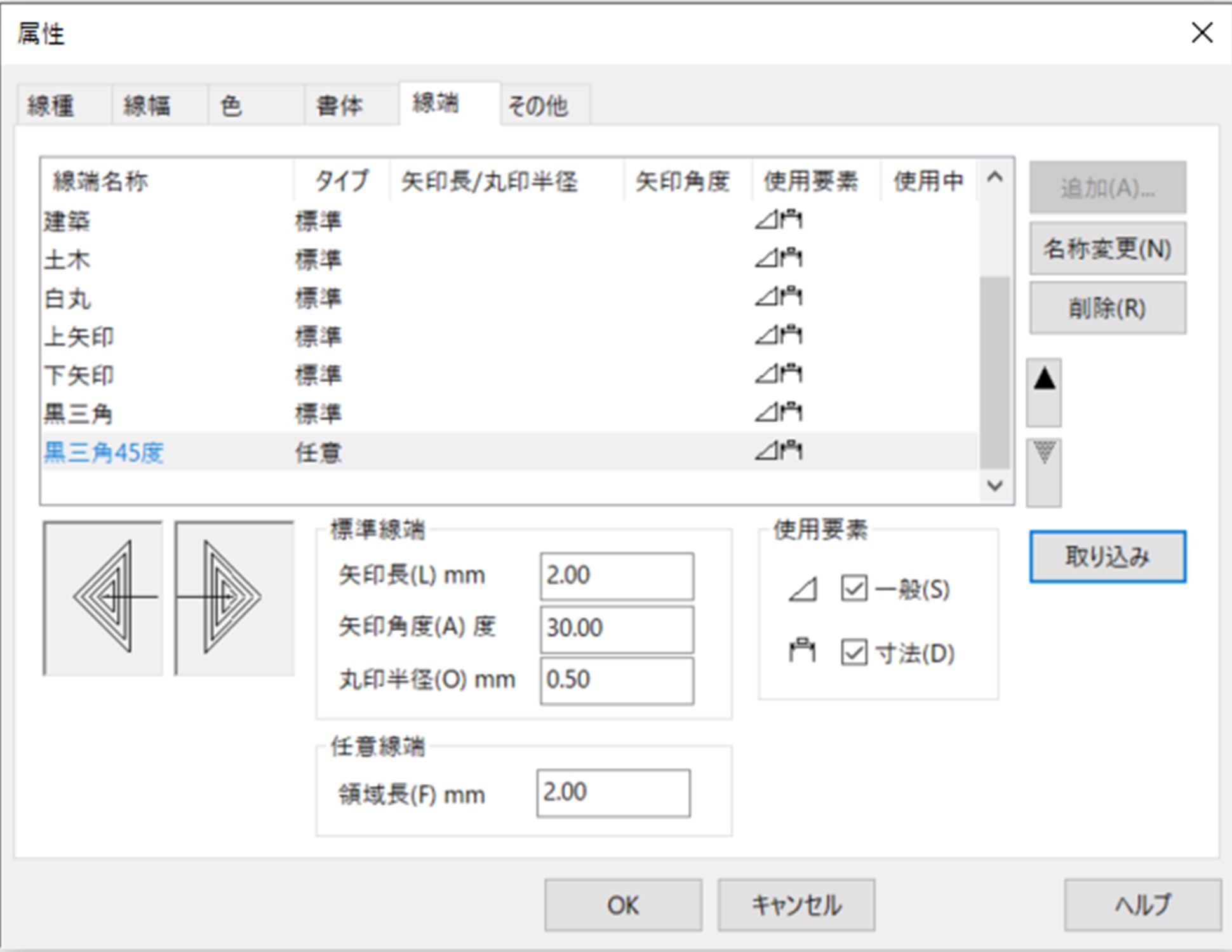

  1. 図面を開き、[設定]−[属性]−[線端]タブを選択します。
  2. 設定を追加する線端名称を選択、「追加」をクリックします。

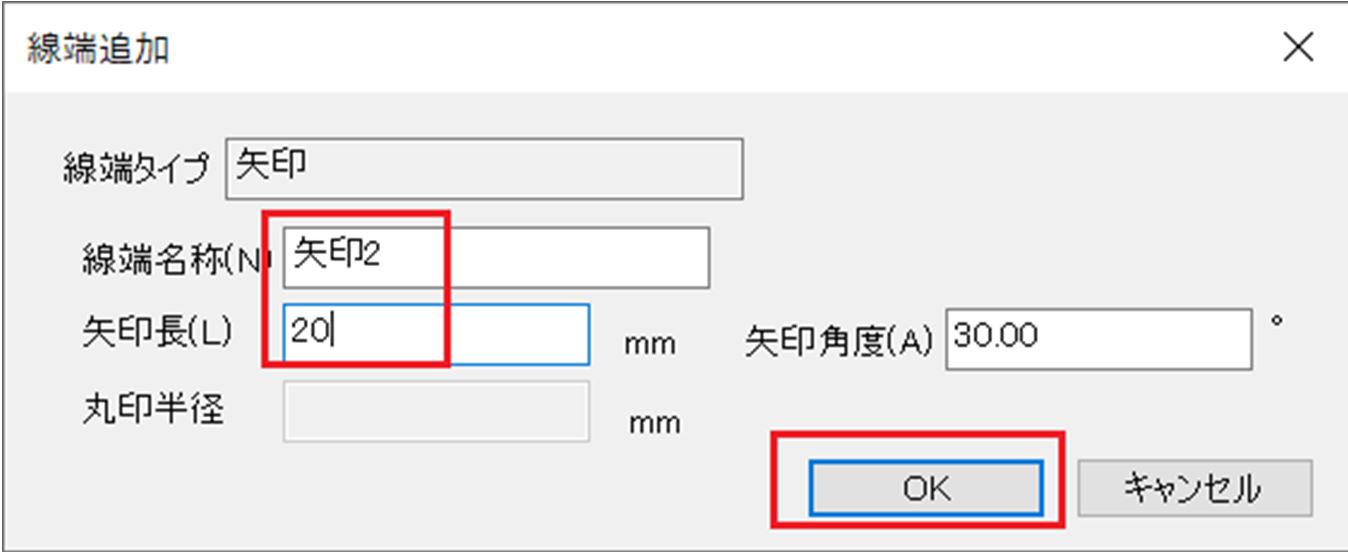

  3. 線端名称を任意名入力、矢印長(丸印半径)を入力し「OK」をクリックします。



  4. [設定]−[属性]−[線端]タブに追加されたことを確認してください。



    • 線端形状は、図面依存の設定です。他図面でも利用したい場合は、以下方法があります。

    • 線端を追加したデータをテンプレートとして保存し活用する。
    • 線端を追加したデータをCSD保存、取り込みたい図面を開き、[設定]−[属性]−[線端]タブより「取り込み」でCSDファイルを選択し、線端情報を取り込む。





■ 座標入力モードの初期値を指定したい。


おおまかなコマンド群毎に、座標入力モード初期値を指定する事が可能です。線分コマンド起動では座標入力モードが「自動」、削除コマンドでは「要素」と自動で切り替わります。

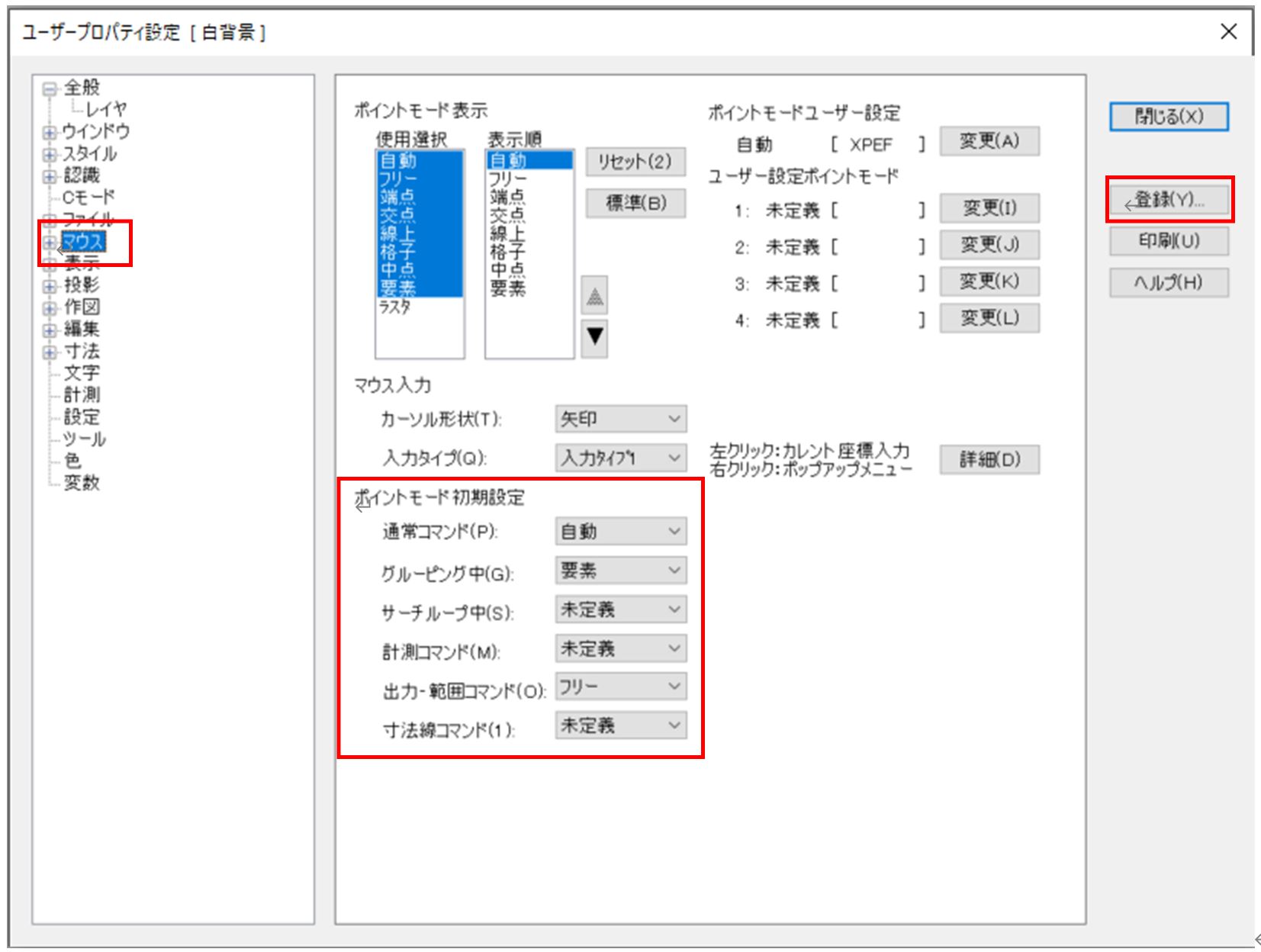

[設定]−[ユーザープロパティ設定]−[マウス]、「ポイントモード初期設定」より可能です。
  • 通常コマンド 作図や編集コマンド(グルーピング動作以外)の初期値を指定します。
  • グルーピング中 グルーピングを行う(矩形選択)、移動・複写・削除等の初期値を指定します。
  • サーチループ中 周ループ検知を行う、ハッチングやオフセットコマンドの初期値を指定します。
  • 計測コマンド 計測コマンド群の初期値を指定します。
  • 出力−範囲コマンド プリンタ・プロッタ出力−範囲コマンドの初期値を指定します。
  • 寸法線コマンド 寸法線作図・編集コマンドの初期値を指定します。


  • ※「未定義」は、現在選択しているカレントの座標入力モードを利用します。設定を調整後、「登録」ボタンより設定の上書きを行って下さい。



    ■ 線端形状をカスタマイズしたい。


    初期設定では9種類の線端形状が用意されておりますが、この形状以外で、オリジナル形状の線端を利用したい場合は、ユーザー様自身で作成・登録する事が可能です。

    【 操作手順 】

    1. 図面に、線端形状を作成します。X・Y方向100×100の範囲内に作図してください。




    2. [設定]−[線端登録]を選択します。線端名称に任意名称を入力します。




    3. [始点側]ボタンをクリックし、1.にて作成した線端形状を範囲指定し、右クリック−確定します。




    4. 必要であれば[終点側]も同様に選択します。※「終点側は始点側をY軸対称にする」チェックオンの場合は、選択不要です。

    5. [設定]−[属性]−[線端]タブより、線端が追加されことを確認します。また、「任意線端」の領域長にて線端サイズを調整します。




    6. ※カスタマイズ線端情報は、図面に保持します。社内で常時利用する場合は、線端を追加したテンプレートを作成して下さい。
      [ファイル]−[名前を付けて保存] ファイルの種類をCADSUPERテンプレート(*CST)

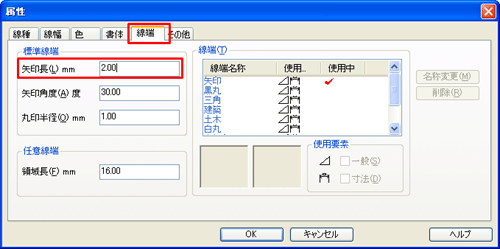

    ■ レイヤ縮尺に合わせて、寸法線線端サイズを変更したい。


    線端形状(寸法矢印等)の大きさを、作図するレイヤ縮尺に合わせてサイズ変更した作図が必要な場合があります。線端サイズは、1図面内に複数用意する事が出来ます(CADSUPER2020〜)

    【 操作手順 】

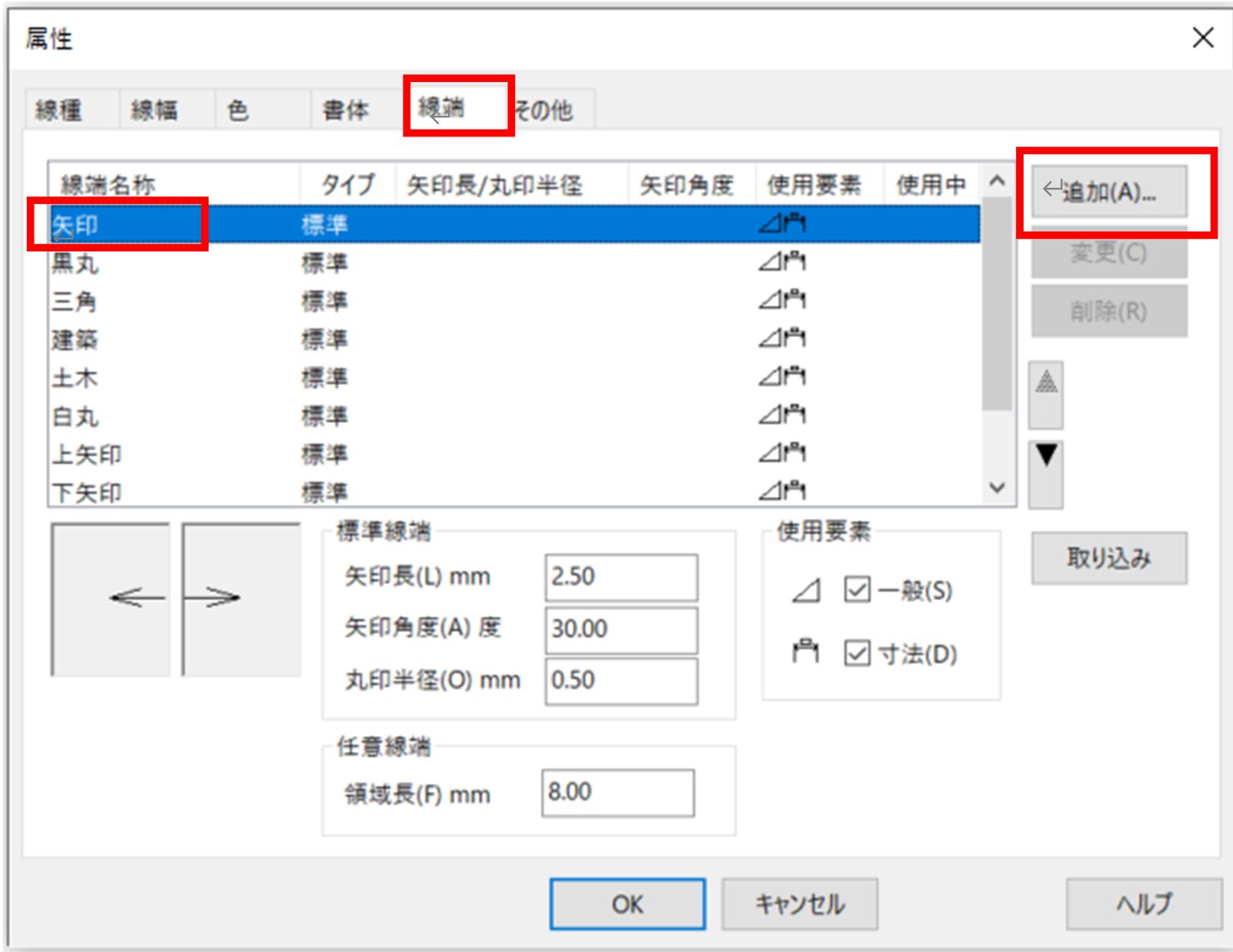

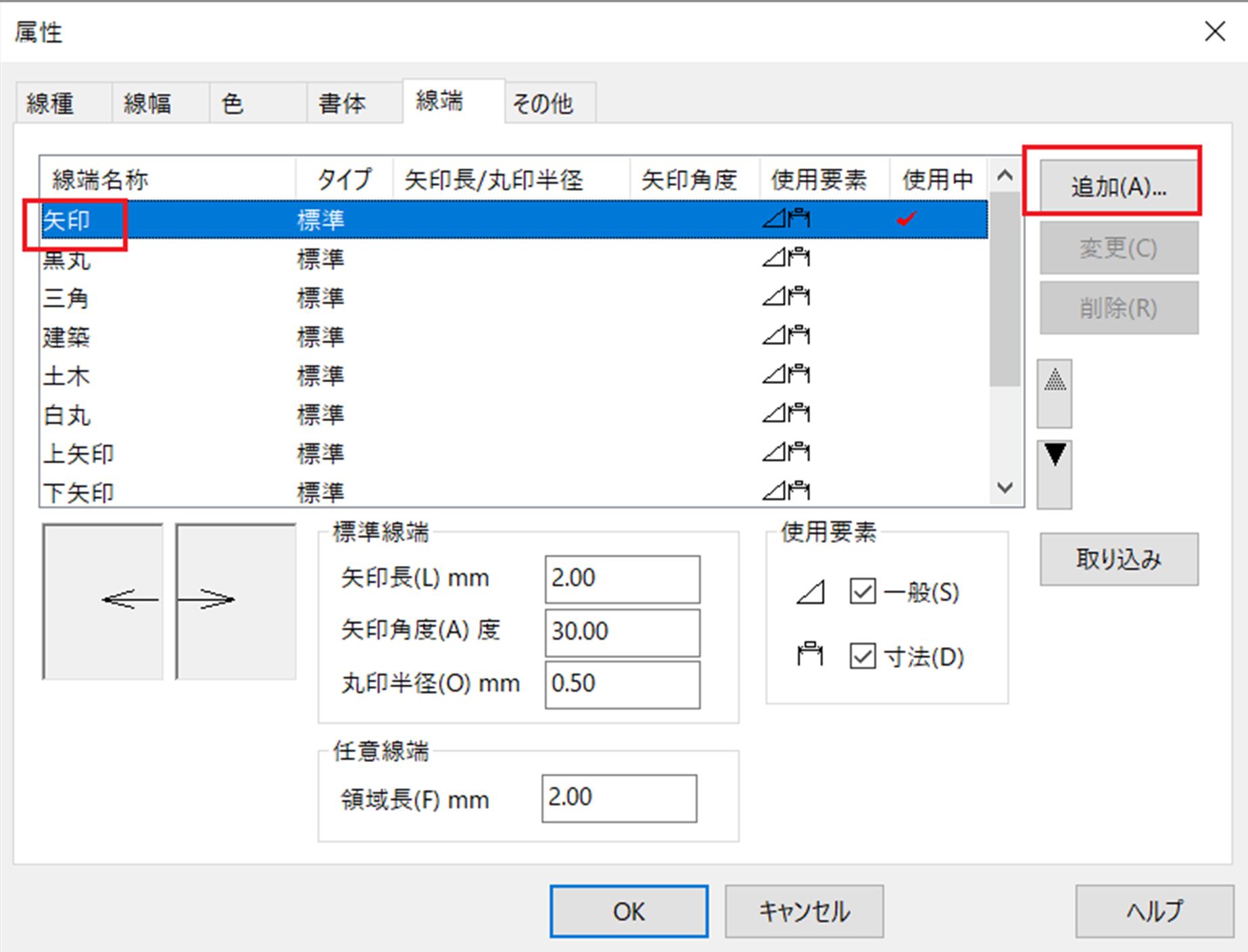

    1. [設定]−[属性]−[線端]タブを開きます。


    2. サイズ追加をしたい線端名称を選択し、[追加]ボタンをクリックします。

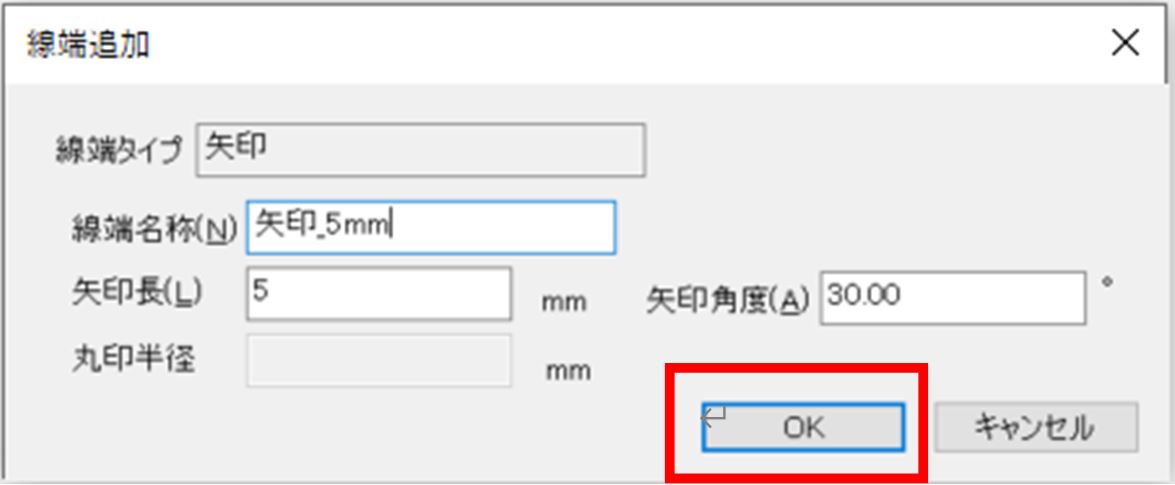

    3. 任意線端名称を入力、矢印長や丸印半径の値を入力しOKをクリックします。

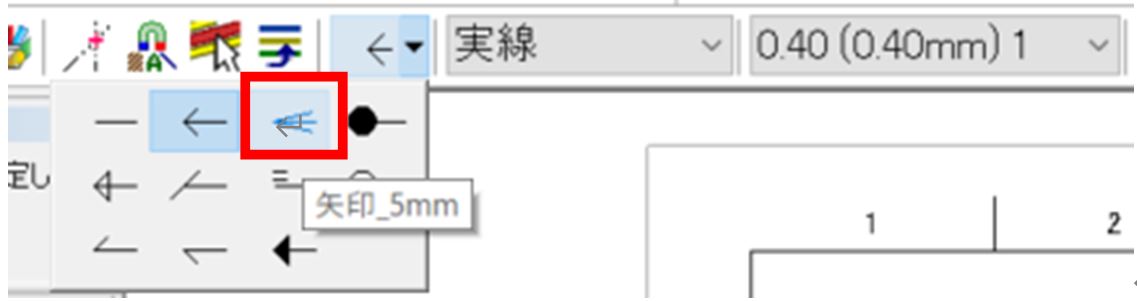

    4. 線端選択ボックスより追加サイズが選択可能になります。



    5. [設定]−[属性]−[線端]タブより、線端が追加されことを確認します。また、「任意線端」の領域長にて線端サイズを調整します。


    6. 線端情報は図面に保持致します。社内で常時利用する場合は、線端サイズを追加したテンプレートを作成して下さい。
      [ファイル]−[名前を付けて保存] ファイルの種類をCADSUPERテンプレート(*CST)
      また、他図面にて設定済みの線端情報を[取込]ボタンより取込可能です。


    ■ バックアップデータから個別設定を選択してリストアしたい。

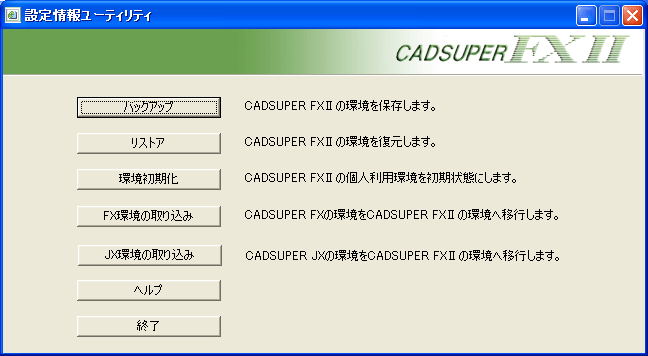

    CADSUPERランチャーから動作環境関連タブ→設定情報ユーティリティを選択します

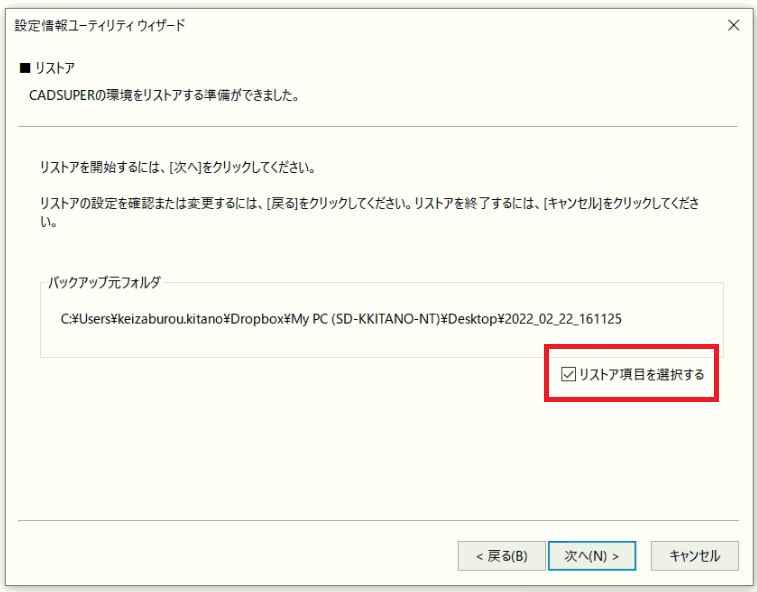

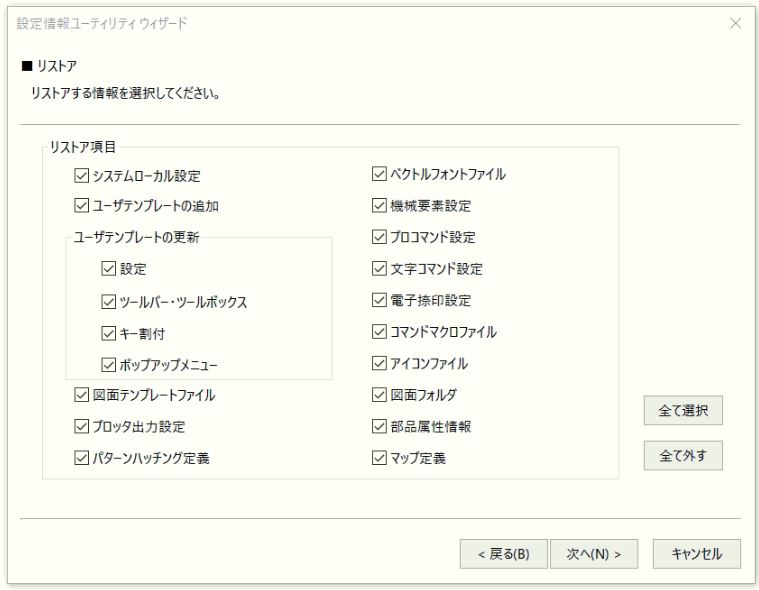

    バックアップフォルダを選択して「次へ」→「リストア項目を選択する」チェックを入れてください。


    項目を選択してリストアを行ってください。




    ■ キー割り付けを複数文字で行いたい。

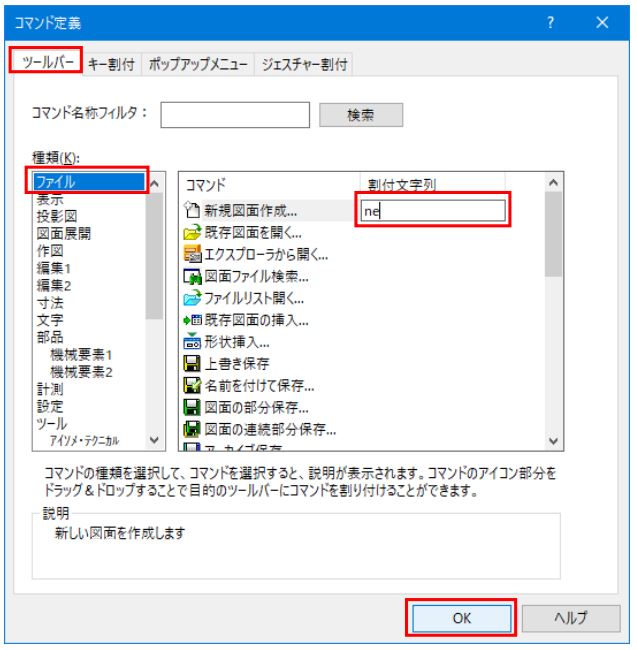

    「設定」→「コマンド定義」ツールバータブから「割り付文字列」を登録します。
    例えば:新規図面作成に「ne」を割りつけます。
    ツールバーより ・割りつけたい文字を「割付文字列」に「ne」と入力「OK」で閉じる。
    キー入力「ne」にて新規図面作成が起動します。

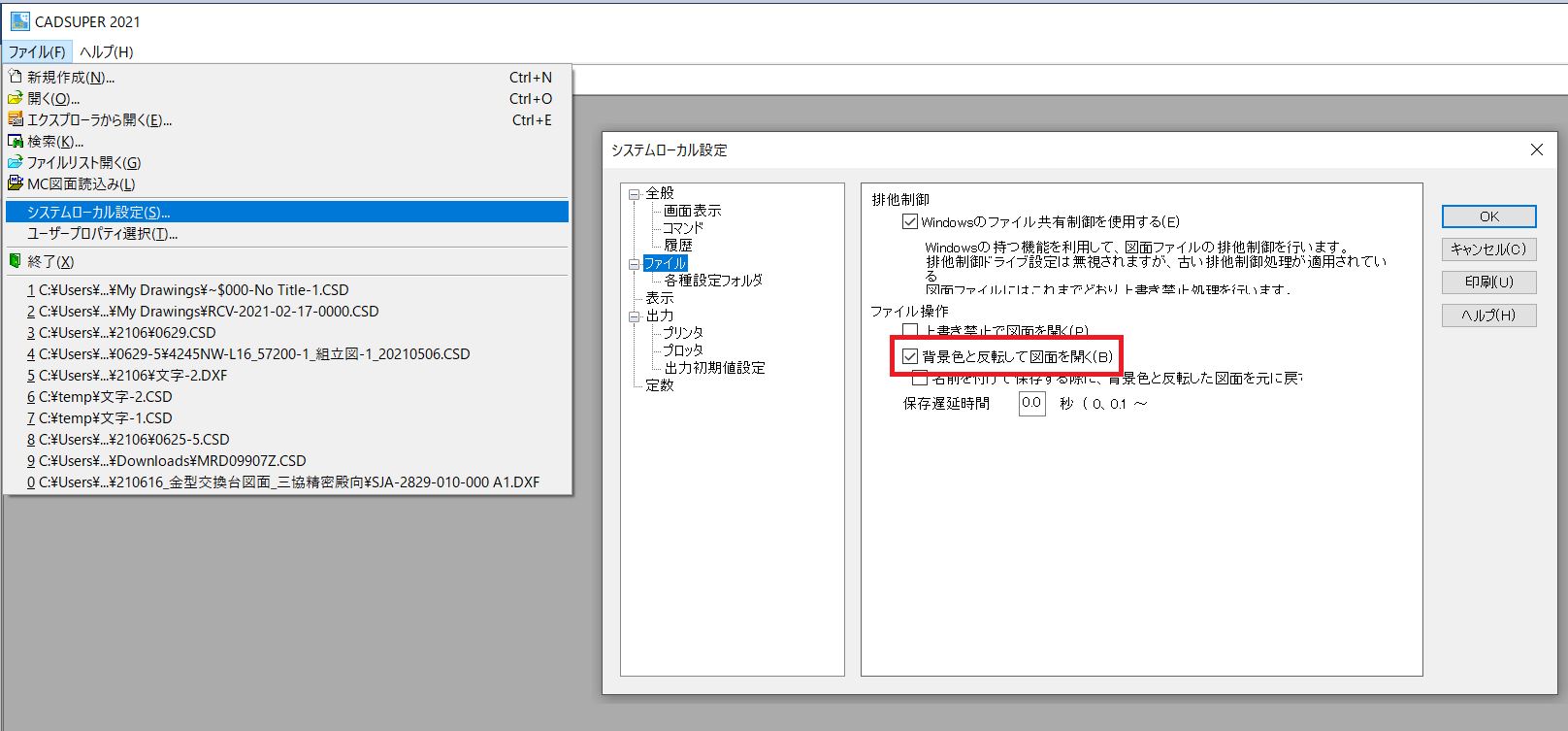

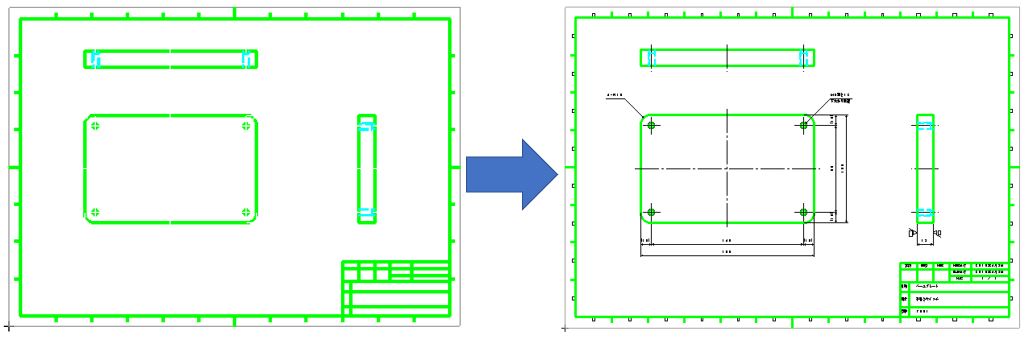

    ■ 背景色により開く際の要素色を反転させて読み込みたい。


    CADSUPERを立ち上げて図面は開いていない状態にします。
    [ファイル]−[システムローカル設定]を選択します。

    システムローカル設定内のファイルを選択して
    背景色と反転して図面を開くのチェックを入れてください。



    背景色に埋没してしまっていた要素が設定により
    要素色を「黒→白、白→黒」に反転します。



    ■ パン移動動作を調整したい。うまく動作しない場合や他ボタンに割り当てたい。


    • 右クリック以外にも、マウススクロールボタンにパン移動を割り当てることができます。また、パン動作の「感度」も調整可能です。

    【 操作手順 】

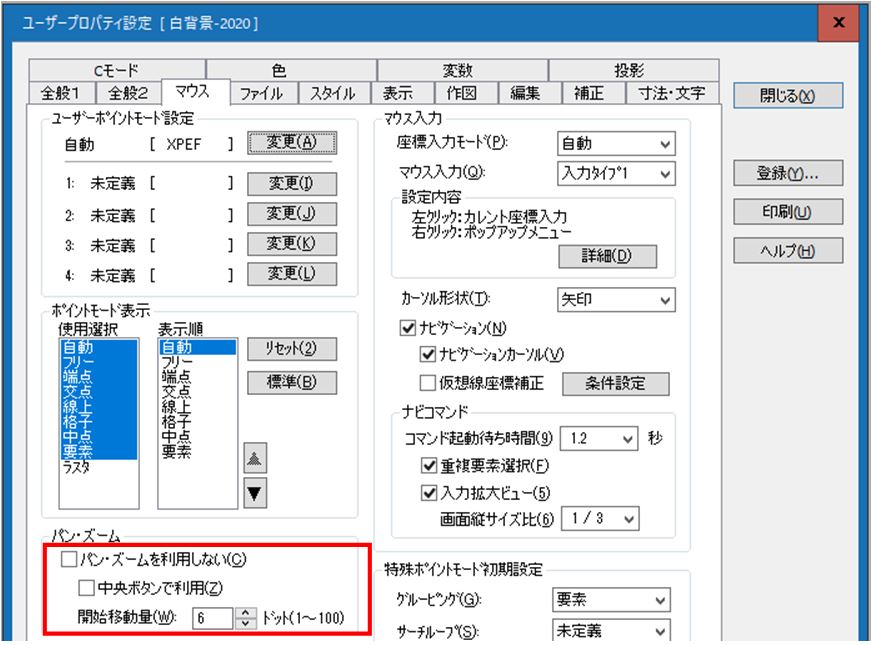

    1. [設定]−[ユーザープロパティ設定]−[マウス]タブを選択します。

    2. パン移動ができない場合は「パン・ズームを利用しない」、もしくは「中央ボタンで利用」のチェック項目を確認して下さい。 「中央ボタンで利用」チェックオンで、マウス右クリックではなく、マウススクロールボタンに割り当たります。

      また、パン動作感度は「開始移動量」の値を調整します。値が小さい程、マウス省操作にてパン動作になります。

      例えば、「右クリックのコンテキストメニューを表示したいが、パン動作になってしまう」場合は、この値を大きくする事で回避致します。






    ■ 属性(線種、線幅、色)を他の図面テンプレート属性で置換します


    メニュー: ツール−属性置換

    詳しくはこちらの動画をご覧ください。
    CADSUPER属性置換(MP4)


    ■ メニューから選択できないコマンドについて


    一般的なコマンドはメニューからコマンドを選択する事が可能ですが、
    キー割付やアイコンからのみ呼び出し可能のコマンドがあります。
    下記一覧をご覧頂き、ぜひキー割り付けやアイコン配置、マウスジェス
    チャー等でご利用ください。

    〈キー割付・アイコン配置のみコマンド一覧〉


    FAQ_メニューにないコマンド"につきましては下記(PDF)をご参照下さい。
    【メニューに無いコマンド一覧】(PDF)


    ■ キーボードのキーや、単語入力にてコマンドを呼び出したい。


    メニューやアイコンをクリック以外にも、
    キーに割り付けや任意単語を入力する事で、コマンドを実行できます。

    1.キーボードキーにコマンド割り当て
      【操作手順】

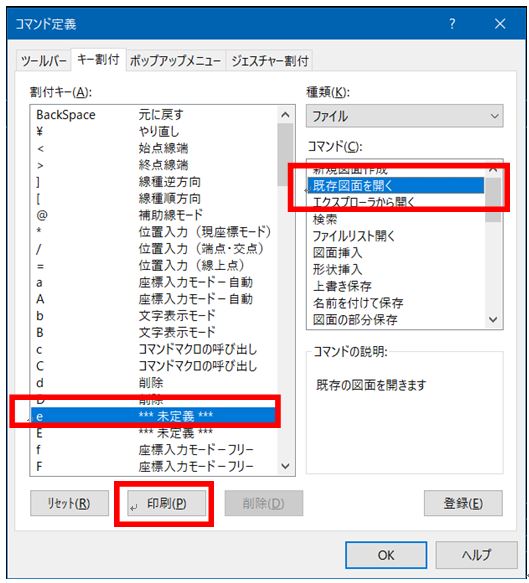

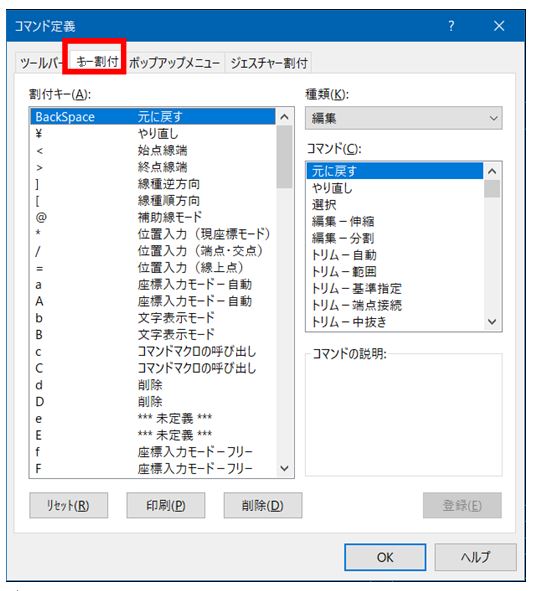

    1. 設定−コンド定義−キー割付タブを選択します。
    2. 割当てたいキーを選択、割り当てたいコマンド名を選択し、登録ボタンを押します。


    (種類項目は、コマンドメニューと連動しています)


    2.割付ツールバーの一覧を印刷する方法


    ※「印刷」ボタンより、現在割り当てられているキー・コマンド一覧をファイルか印刷
    出力する事が出来ます。また、「リセット」ボタンより、カスタム後でも初期割り当て
    の状態に戻す事ができます。


    3.任意文字列にコマンド割り当て(2019新機能)
      【操作手順】

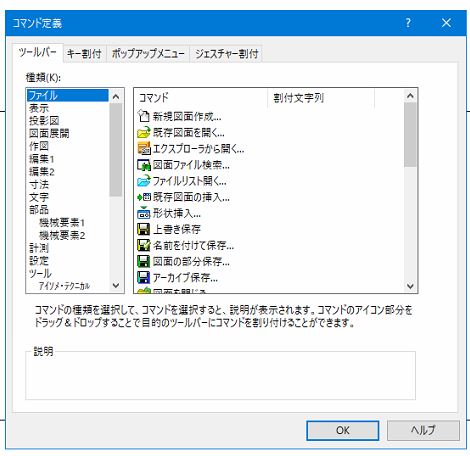

    1. 設定−コンド定義−ツールバータブを選択します。
    2. 種類より選択したいコマンドのメニューを選択、任意コマンドを選択します。
    3. 割付文字列に任意文字列を入力します。
    4. OKボタンで終了します。


    ※文字列は2バイト文字(日本語)でも入力可能です。


    4.割付コマンドをツールバーに表示させる方法
    任意文字列で呼び出す場合は、割付コマンド起動を実行する必要があります。
    以下方法でアイコン、もしくはキー割付を行って下さい。
      【操作手順】

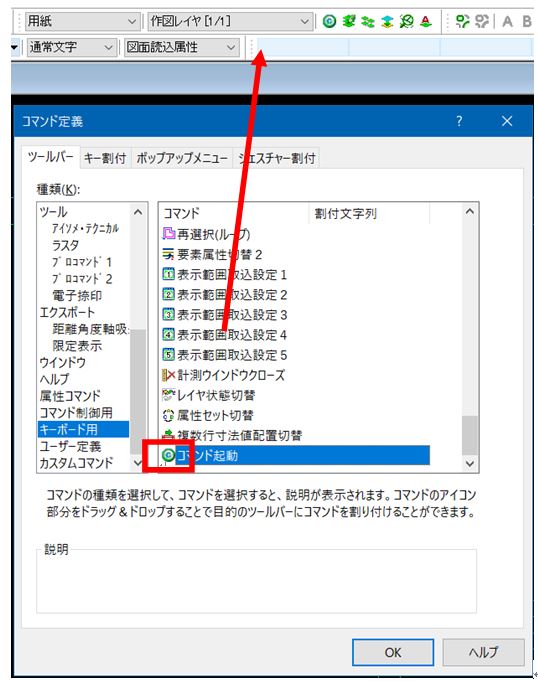

    1. 設定−コンド定義−ツールバータブを選択します。
    2. 種類を「キーボード用を選択、コマンド一覧よりコマンド起動のアイコンをクリックし
      任意ツールバーにドロップして下さい

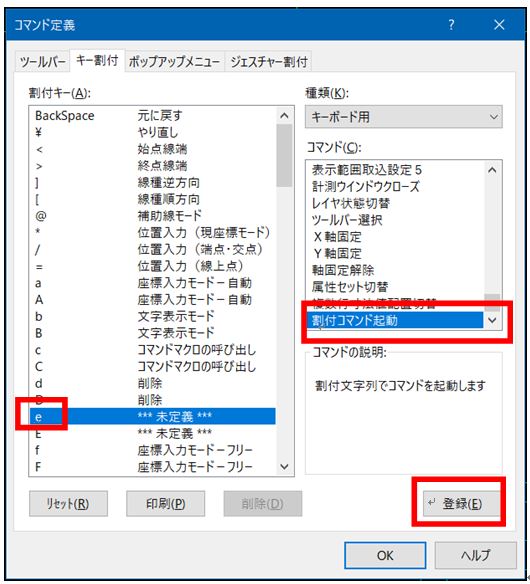

    5.割付コマンドをキーに割り付ける方法
      【操作手順】
    1. キー割付をする場合は、設定−コンド定義−キー割付タブを選択します。
    2. 割付けたいキー項目を選択、種類を「キーボード用」にし、コマンド一覧より割付コマ
      ンド起動を選択し登録ボタンを押します。



    6.コマンド起動方法

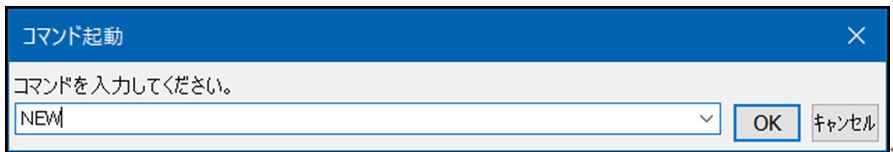

    割付けたアイコン、もしくはキー押下でコマンド入力BOXが表示されます。
    ここで登録した文字列を入力します。

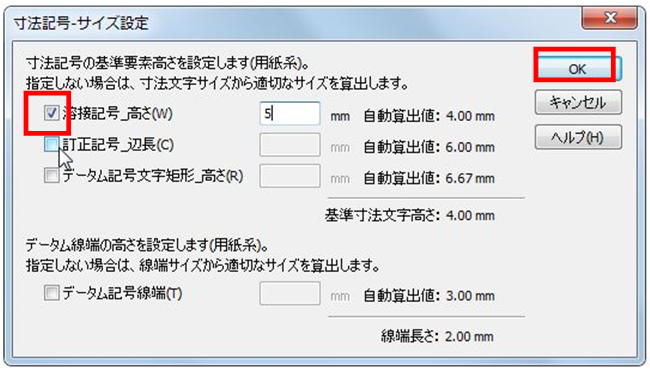

    ■ 溶接・訂正記号のサイズを変更したい。


    溶接・訂正記号のサイズは、通常は寸法文字サイズから自動算出されたサイズで配置します。
    任意サイズにする場合は設定を変更する必要があります。

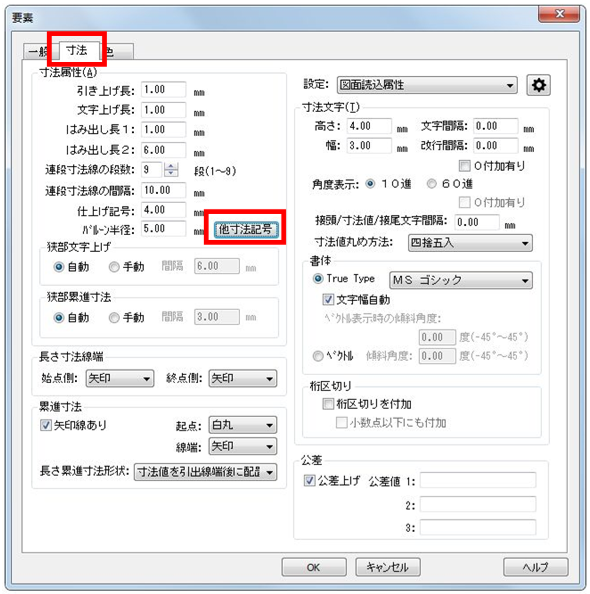

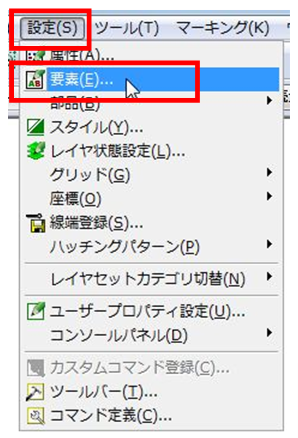

    1. 【設定】-【要素】を選択します。




    2. 【寸法】タブの【他寸法記号】を選択します。




    3. 変更が必要な項目にクリック(チェックオン)、任意数値を入力し「OK」をクリックして下さい。




    ■ 平行複写コマンドの「任意軸」機能の使用・不使用を切換えるには?


      ※CADSUPER2018Build03以降が対象となります。

      任意軸とは?

    • CADSUPER2017の強化機能で追加された複写方向を角度で指定できる機能です。



    【任意軸の使用・不使用の切り替え方法】

    1. 【設定】-【ユーザープロパティ設定】を選択します。




    2. 【編集】タブを選択します。




    3. 「複写」項目の一番下にある【任意軸を使用する】のチェックボックスを選択します。

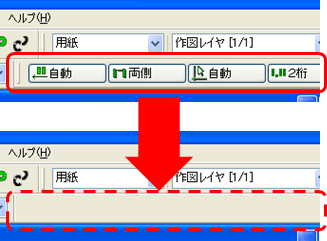

      任意軸使用(デフォルト)        任意軸不使用(コマンドモード非表示)



    ■ 「ポップアップメニュー」のカスタマイズの方法について


    • 「CADSUPER」の図面上において、マウス右クリックすると、「ポップアップメニュー」が表示されます。

      この「ポップアップメニュー」に、普段よく使用するコマンドを独自にメニュー追加することで、作業効率をアップさせることができます。

    【ポップアップメニュー カスタマイズ方法(1)】

    <第1階層への登録>

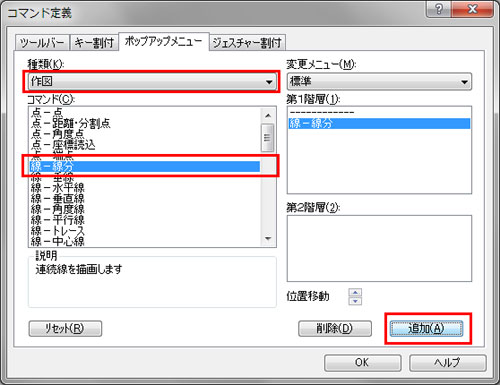

    1. 「設定」−「コマンド定義」で「ポップアップメニュー」タブを選択します。

    2. 「種類」・「コマンド」の一覧から登録したいコマンドを選択し、「追加」をクリックします。




    3. 「OK」をクリックします。

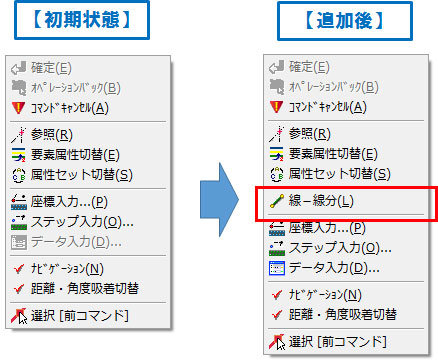

    4. 追加結果

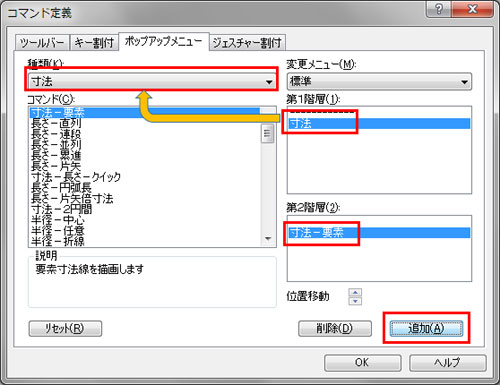

    【ポップアップメニュー カスタマイズ方法(2)】

    <第2階層への登録>

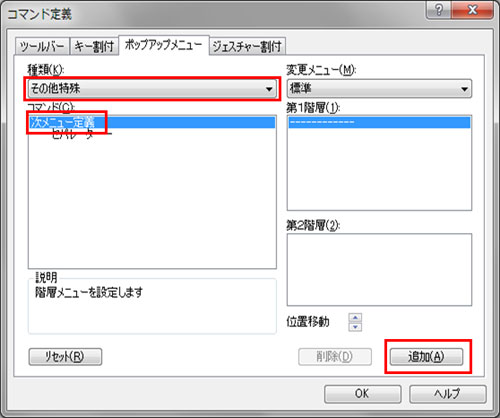

    1. 「設定」−「コマンド定義」で「ポップアップメニュー」タブを選択します。

    2. 「種類」で「その他特殊」を選択します。

    3. 「コマンド」で「次メニュー定義」を選択し、「追加」をクリックします。




    4. 第2階層に登録するコマンドの親メニュー名称を入力し「OK」をクリックします。




    5. 第1階層に表示された親メニュー名称を選択し、第2階層内のリストを選択します。

      「種類」・「コマンド」の一覧から追加したいコマンドを選択し、「追加」をクリックします。




    6. 「OK」をクリックします。

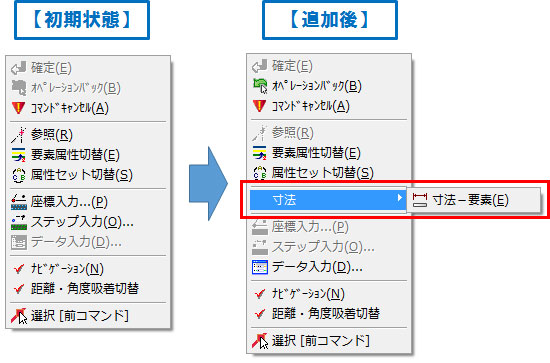

    7. 追加結果






    ■ 図面の用紙サイズ(領域)を、作図途中で変更したい。


    • CADSUPERでは、最初に図面の用紙サイズを決定して作図を開始しますが、作図の途中で用紙サイズ変更したい場合や、DWG/DXFデータを取込んだ後で、用紙サイズを変更したい場合、下記の手順にて用紙サイズの変更が可能です。

    【 手 順 】

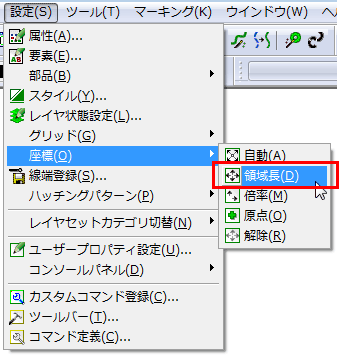

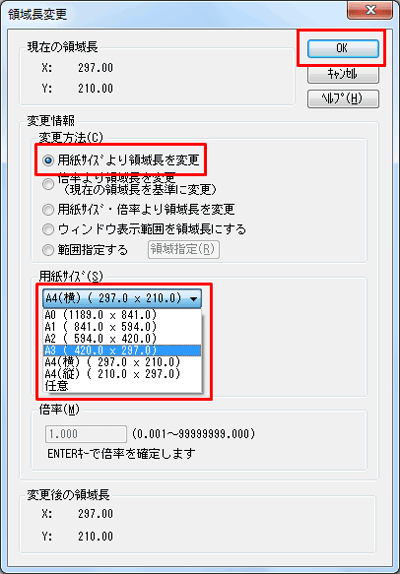

    1. [設定]−[座標]−[領域長]を選択します。




    2. 原点位置をクリック、もしくはEnterキー(原点変更なし)を押下します。


    3. 変更方法を「用紙サイズより領域長変更」を選択、用紙サイズを指定します。

    4. 「OK」を選択します。






    ■ 図面の任意の範囲を、1クリックで拡大、縮小等の表示切替を行いたい。(Ver9〜)


    • 「表示範囲の取込/設定コマンド」を利用することで、予め設定した範囲を、1クリックで最大5箇所の表示切替が可能となります。

    【 利用準備 】

      1クリックで、表示させる為、アイコンを準備します。

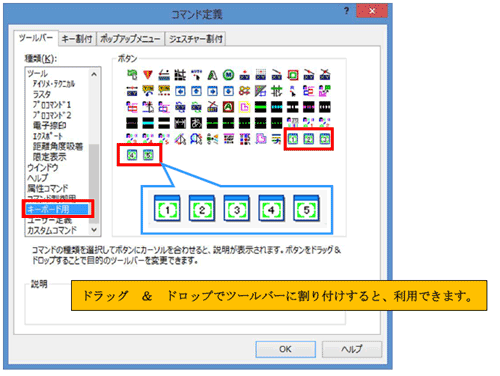

    1. 「設定」メニューから「コマンド定義」を選択します。
      アイコンは、「コマンド定義」-「ツールバー」タブの「キーボード用」にあります。

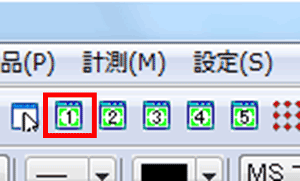

    2. 上記の赤枠のアイコンを、任意のツールバーに割り付けます。(「1」〜「5」のすべて)
      この「1」〜「5」のアイコンに各々表示範囲の取込みを行います。(最大5箇所)

    【 表示範囲取込の手順 】

      下記の手順で表示する範囲を設定します。

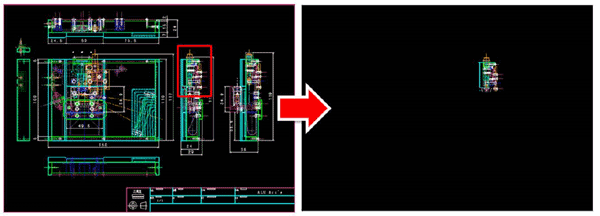

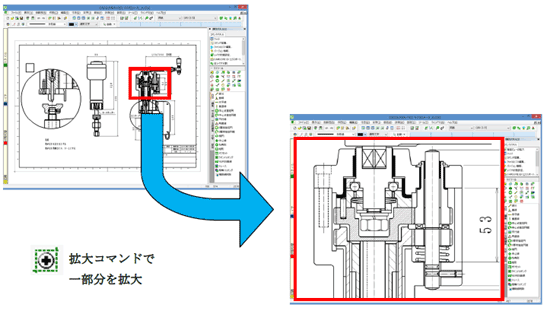

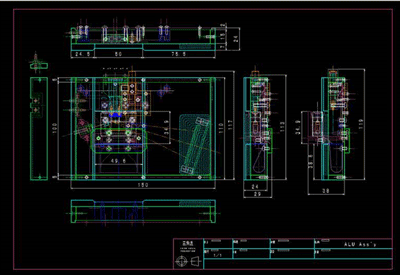

    1. 図面の一部を設定する大きさに画面表示します。今回は、図面の一部分を拡大表示します。




    2. この状態で、「Shift」キーを押しながら、準備した「1」のアイコンをクリックします。
      これで、現在の表示範囲を、「1」のアイコンに取込む事ができました。



      上記の手順で、その他表示範囲を変更して、同じように「Shift」キーを押しながら、残りのアイコンに取込みます。


    【 取込んだ表示範囲の再表示手順 】

    1. 現在表示されている表示状態で、「1」〜「5」のアイコンをクリックする事で、最大5箇所の範囲を瞬時に切替えることが可能となります。

    2. 表示範囲を変更する際には、取込みたい範囲を表示させて、「Shift」キーを押しながら、アイコンをクリックすることで、変更する事が可能となります。

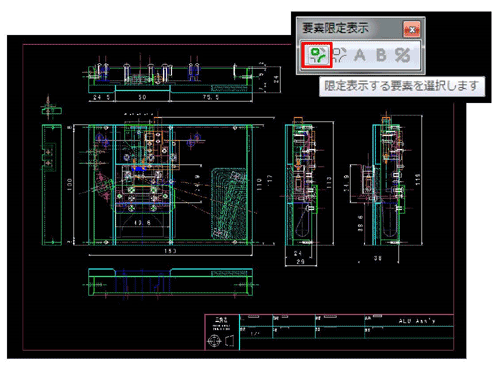

    ■ 特定(任意)の要素のみ限定して表示し、作図、編集をしやすくしたい。


    • 「要素限定表示コマンド」を利用することで、任意の要素について「表示」「非表示」の切り替えが可能となります。

      通常、「要素限定表示コマンド」は コマンド定義の中に格納されておりますで、まずは要素限定表示専用のツールバーを新規で作成し、利用する準備整えます。

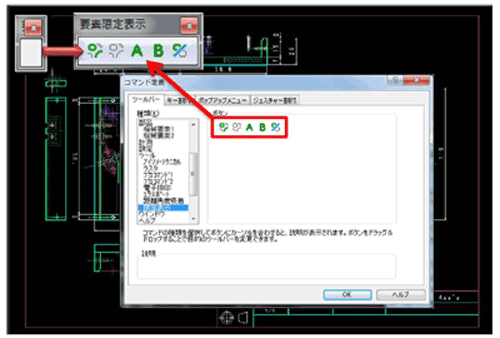

    【 利用準備 】

    1. CADSUPERを起動し、サンプルとなる図面開きます。




    2. 「設定」−「ツールバー」を選択します。

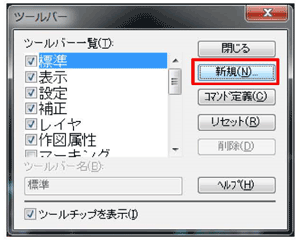

    3. 「新規」をクリックします。




    4. ツールバ名称に「要素限定表示」と入力し、「OK」をクリッします。

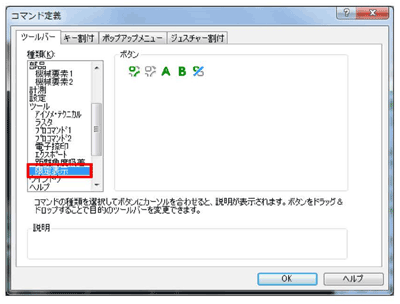

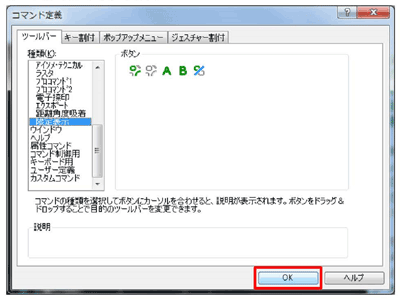

    5. 「ツールバ」タブ−「種類」−「限定表示」をクリッします。(要素コマンドが表示)




    6. 要素限定表示の5つアイコンを新規ツールバーにドラッグして配置します。




    7. 「OK」をクリックします。

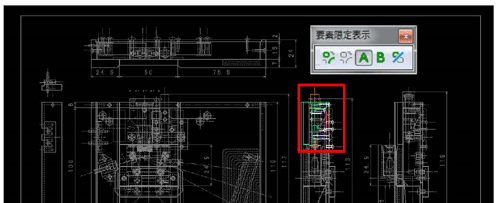

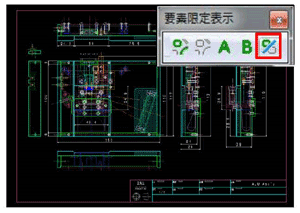

    【 要素限定表示コマンドの操作方法 】

      設定した要素限表示コマンドを利用して、切り替える方法ご紹介ます。

    1. 要素選択コマンドをクリックします。

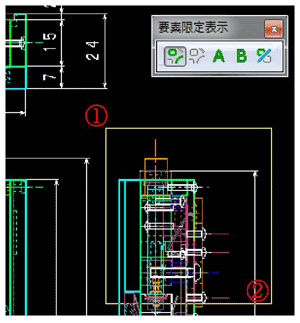

    2. 表示させたい要素を囲います。 (@→A)

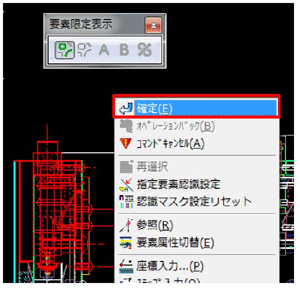

    3. 「確定」します。(右クリッック−確定)




    4. 選択した要素以外、“グレイアウト表示”になります。

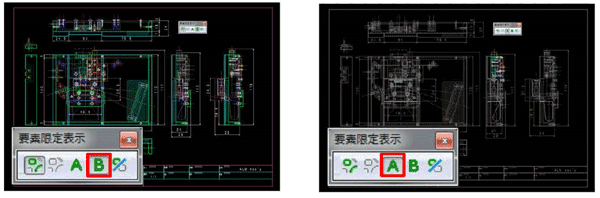

      ※ 選択を反転したい場合は、「表示B」コマンドを選択します。(AとBを切替)

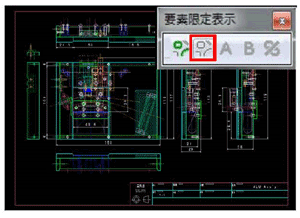

      ※ 一旦、要素限定表示を停止したい場合は、「表示切替」コマンドを選択ます。
        (再度、表示Aと表示Bコマンドを実行すると要素限定表示が有効になりま。)




      ※ 要素限定表示を終了したい場合は、「限定表示終了」コマンド選択ます。
        (設定した要素が解除されますので、再度同じ要素で表示させることはできません。)




    5. 【注】
       要素限定表示機能では、選択した以外を“グレイアウト表示”(初期設定)するか、”非表示”にするか設定することが出来ます。以下に設定箇所をご紹介します。

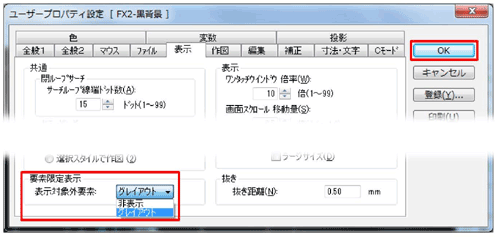

    【 要素限定表示設定を“非表示”に設定する方法 】





    1. 「設定」−「ユーザプロパティ設定」を選択します。




    2. 「表示」タブ−「要素限定表示」より、「非表示」を選択し「OK」をクリックします。

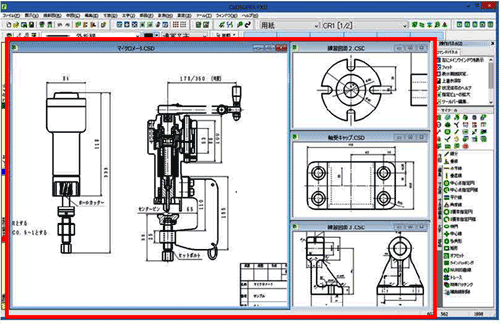

    ■ 終了時の図面を、次回起動時に自動的に開くようにしたい!(Ver9〜)


    • 「自動復帰・動作モード」を利用する事で、CADSUPER起動時に、前回終了時の状態を再現する事ができます。
      これにより、図面を読み込み、再配置する時間を大幅に短縮できます。

    【 設定手順 】

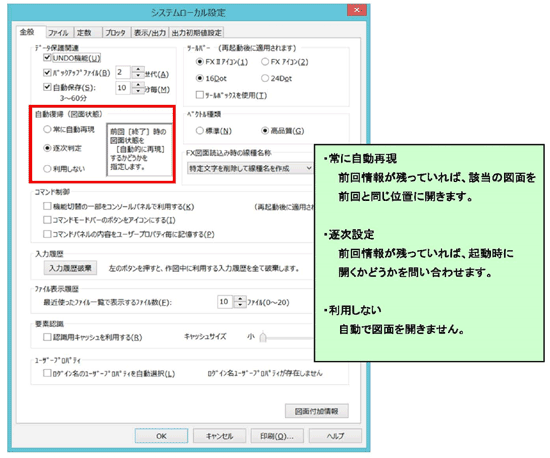

    1. CADSUPERを起動し、「システムローカル設定」−「全般」タブを選択します。


    2. 自動復帰(図面状態)で復帰方法を設定します。




    【 自動復帰の流れ 】

    1. 図面を保存したら、図面を開いたままの状態で、CADSUPERを終了します。
      (終了する前に、修正した図面の保存は忘れないように。)



    2. CADSUPERを起動します。

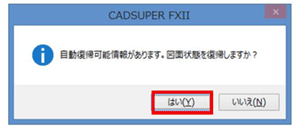

    3. 上記システムローカル設定で、「逐次設定」を行った場合は、下記のメッセージが表示されます。
      「はい」をクリックします。


      ※システムローカル設定で、「常に自動再現」を設定した場合は、上記メッセージは表示されません。


    4. 図面を読み込み、終了時の状態を再現します。






    ■ 図面保存時に、図面の属性情報を自動で取込込みたい。 pdf


    • 図面属性取得機能で、図面内の指定範囲にある文字列を図面情報として取込むことができます。
      (対応バージョン:CADSUPER2015以降)
    • 具体的な手順については、下記をクリックしていただき、PDFデータをダウンロードしてください。
        【図面保存時に、図面の属性情報を自動で取込む手順】(PDF)

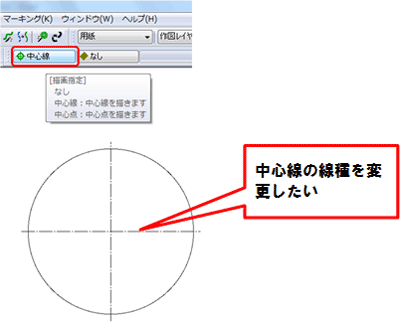

    ■ 円を作図する際、自動で中心線を書きますが、この中心線の線種を変更するには?





    • [設定]メニューの[スイタイル設定]にて、中心線の線種、その他属性を変更することができます。

    【 操作手順 】

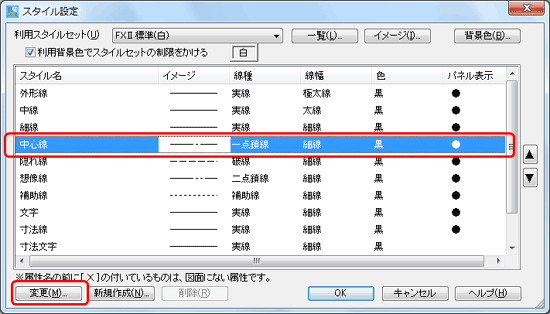

    1. [設定]―[スタイル]を選択します。




    2. [中心線]を選択し、[変更]ボタンをクリックします。




    3. 「中心線」の「スタイル設定」が表示されたら、線種を変更します。






    ■ 図面保存時に登録する属性情報に、任意の項目を追加したい。


    • 標準では、図面保存時に保存可能な属性情報は、「図面情報」、「図番」、「作成者」、「備考1」〜「備考5」の8項目ですが、更に任意の項目を追加することが可能です。
      (Ver9.0以降)

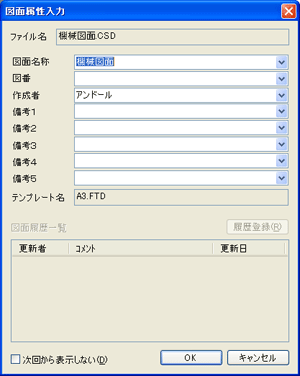

    「図面情報入力」

    【 項目の追加手順 】

    1. FXUを起動し、「ファイル」メニューから、「システムローカル設定」を選択します。
      「全般」タブの「図面付加情報」をクリックします。

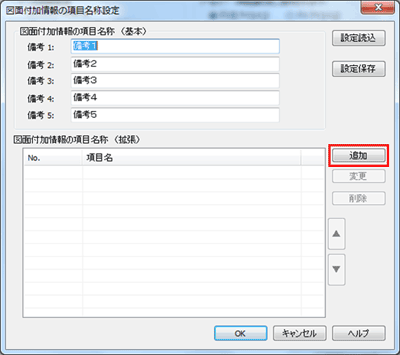

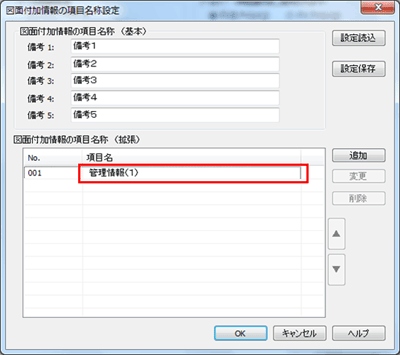

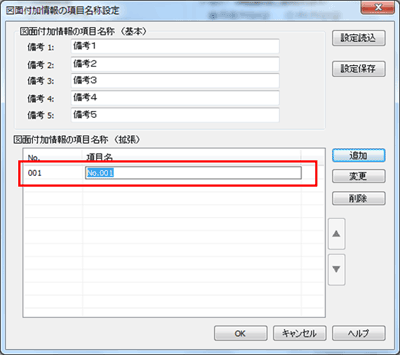

    2. 下記画面が表示されたら、「追加」ボタンをクリックします。




    3. 「図面付加情報の項目名称」の欄に新たに項目が追加されます。




    4. 項目名称として、任意の名称を入力します。




    5. 「OK」ボタンをクリックして、「システムローカル設定」を終了します。

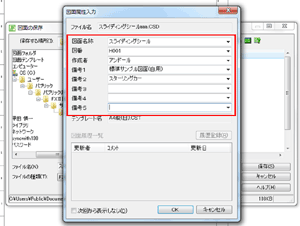

    6. 図面を保存時には、下記のように追加した項目の情報が入力可能となります。

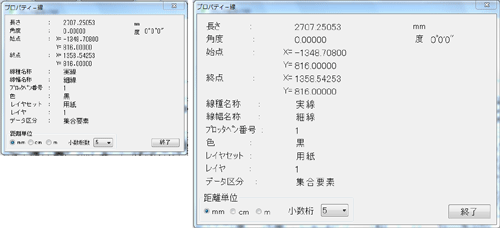

    ■ 計測コマンドの計測結果が小さくて数値が見づらい。もっと大きく表示させたい。


    • ディスプレイの解像度が高くなると、文字表示が小さく感じられると思います。
      下記の手順で、計測結果のウィンドウを大きいサイズに変更することができます。

    【設定手順】

    @「設定」−「ユーザプロパティ設定」を選択します。

    「設定」−「ユーザプロパティ設定」

    A「表示」タブをクリックし、「計測」の「ラージサイズ」にチェックを入れ、「OK」をクリックします。

    「表示」−「ラージサイズ」

    ※現状の設定を保存したい場合は、「登録」をクリックして「ユーザプロパティ」を上書きします。


    【標準サイズ】            【ラージサイズ】
    計測ダイアログ

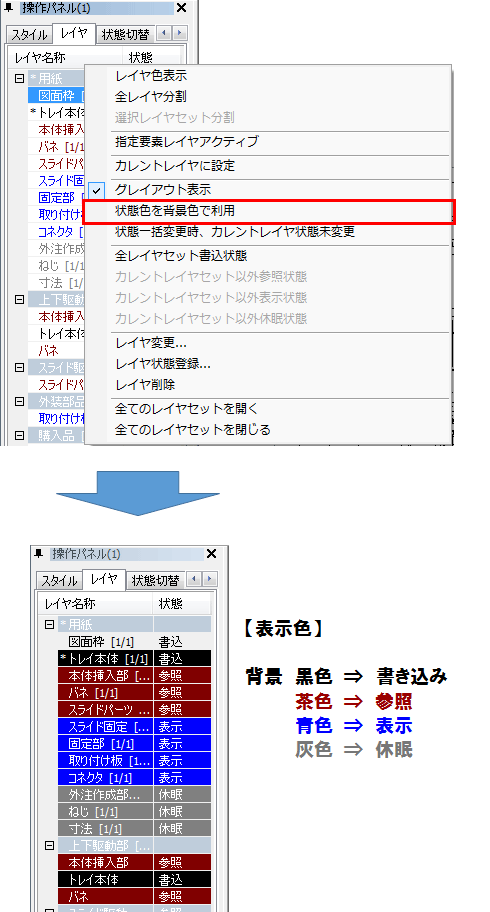

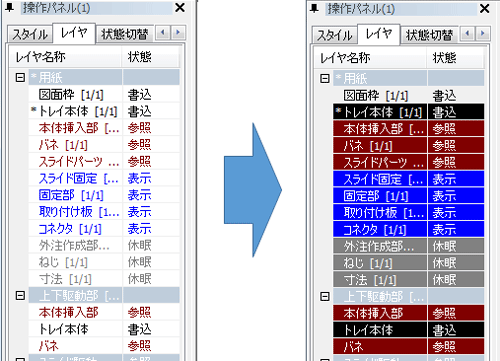

    ■ レイヤパネルの背景色を変更することで、現在のレイヤ設定状況がわかります。


    • 操作パネル(1)にあるレイヤの状態を、背景色を変更することで、直感的わかるようになります。

      >操作パネル(1)−レイヤ

    【設定手順】

    @ 操作パネル(1)の「レイヤ名称」の上でマウス右クリックします。
      「状態色を背景色で利用」を選択します。

    「状態色を背景色で利用」

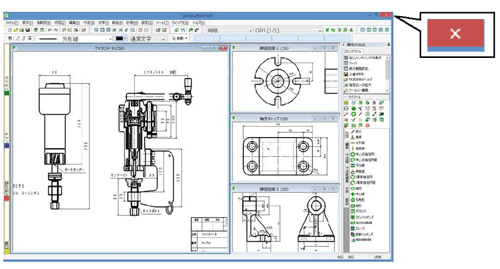

    ■ 操作パネルが消えた。
    ■ ツールボックスが消えた。

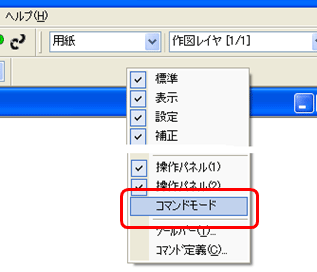

    • [設定]−[ツールバー]で、設定を確認します。

    [設定]−[ツールバー]で、ツールバー一覧の中のチェックを確認します。

    fx2-faq


    ■ 寸法文字の色を変更したい。


    • [設定]−[スタイル]−[変更]で、設定します。

    [設定]−[スタイル]を選択します。
    スタイル名‘寸法文字’を指定し、[変更]ボタンを押して寸法文字の色を変更します。

    fx2-faq


    ■ Excel、Word にモノクロで画面を貼り付けたい。


    • [システムローカル設定]で、設定します。

    [システムローカル設定]の‘表示/出力’タブを指定します。
    ダイアログ内にある‘図面コピー’のモノクロコピーをチェックします。

    fx2-faq


    ■ 他のパソコンに環境を移行したい。


    • ‘設定情報ユーティリティ’を使って移行します。

    @ ‘スタート'−‘すべてのプログラム’−
      ‘CADSUPER FXU’−‘設定情報ユーティリティ’
      を起動します。
    A ダイアログの‘バックアップ’のボタンを
      押して情報を保存します。
    B 移行先のパソコンで、‘設定情報ユーティリティ’
      を起動させます。
    C ダイアログの‘リストア−’のボタンを押して、
      Aで保存した情報を読み込みます。

    fx2-faq


    ■ FXと同じ画面(FXライク)にしたい。


    • [システムローカル設定]のアイコンメニュー(ツールボックス)を指定します。

    [システムローカル設定]−[全般]−[ツールボック]を使用にチェックします。

    • [コマンド定義]で、スタイルをプルダウンメニューに変更します。

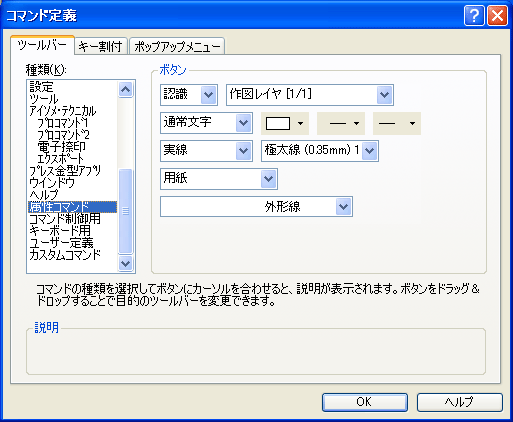

    [設定]−[コマンド定義]で、種類の中から属性コマンドを選択して、外形線のコマンドを配置します。

    fx2-faq

    fx2-faq fx2-faq


    ■ FXペンをFXIIスタイルへ移行するには。 pdf


    • 具体的な手順については、下記をクリックしていただき、PDFデータをダウンロードしてください。
        【FXペンをFXIIスタイルへ移行する手順】(PDF)


    ■ FXのレイヤグループをFXIIでも使用したい。 pdf


    • 具体的な手順については、下記をクリックしていただき、PDFデータをダウンロードしてください。
        【FXのレイヤグループをFXIIで使用する方法】(PDF)


    ■ FXUデータを保存する際、保存するフォルダによって自動的に拡張子を変更する方法について


    • FXUの「図面フォルダ」に、各々の形式のデ−タを保存するフォルダを追加し、そのフォルダに対して拡張子を設定すると、フォルダを選択するだけで、自動的に拡張子(データ形式)を変更することができます。
    • 例として、FX図面形式とDWG形式で保存するフォルダの設定方法について、記載します。

    @メニューから「ファイル」-「名前を付けて保存」をクリックし、基準点を指定して「図面の保存」画面を開きます。

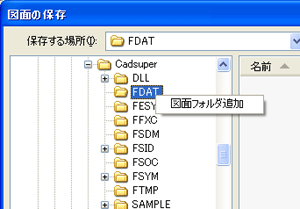

    AFX図面形式で保存するフォルダ上で、マウス右クリックし、「図面フォルダ追加」をクリックします。


    fx2-faq

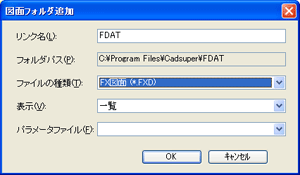

    B「図面フォルダ追加」の画面が表示されますので、「ファイルの種類」にて「FX図面(*.FXD)」を選択します。
    (合せて、「表示」形式も選択します。)


    fx2-faq

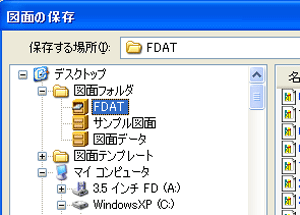

    C「OK」をクリックすると、「図面フォルダ」に追加されます。


    fx2-faq

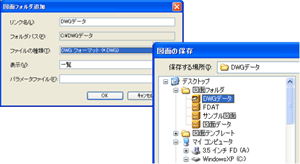

    D同様に、DWGデータを保存するフォルダについても、追加します。


    fx2-faq

    • 図面を保存、または、図面を開く際に、「図面フォルダ」に追加したフォルダを選択すると、自動的に拡張子が「FXD」、または「DWG」に切り替わります。

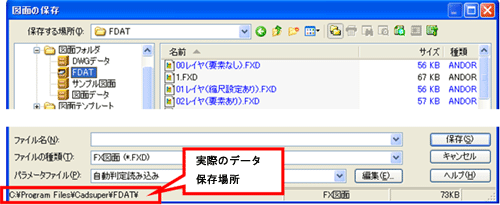

    • 「図面フォルダ」に追加されるフォルダは、「リンクフォルダ」と呼ばれるリンク情報のみで、実際のデータの存在場所は、「開く」または「図面の保存」画面の下に表示されます。
    fx2-faq

    • この機能を利用することで、階層が深いフォルダのデータも、簡単にアクセスすることが可能です。



    ※ 図面フォルダに追加したフォルダ情報の修正、及び削除方法について

    【修正方法】

    @追加したフォルダの上で、マウス右クリックし、「編集」をクリックします。

    fx2-faq

    A「図面フォルダの追加」画面が表示されますので、必要な修正を行い、「OK」をクリックします。

    fx2-faq

    【削除方法】

    @「図面フォルダ」の上で、マウス右クリックし、「図面フォルダの整理」をクリックします。

    fx2-faq

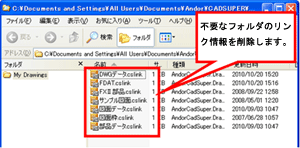

    A「My Drawings」の画面が表示されますので、不要なリンク情報(.cslink)を削除します。

    fx2-faq



    ■「認識設定の条件」を記憶させておく方法は?


    • 移動・複写・変更・削除等において、特定の要素を認識する際、その条件を登録することができます。

    【登録方法】

    @移動・複写・変更・削除等、グルーピング操作のあるコマンドを選択します。

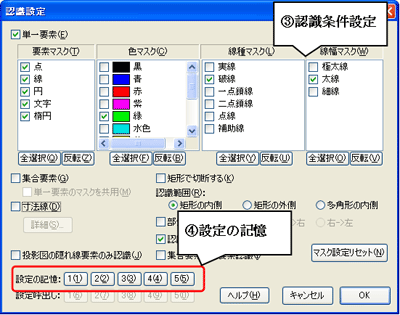

    A認識設定のアイコンを選択します。fx2-faq

    B認識条件を設定します。

    C設定の記憶ボタンを押し、OKを押します。(5種類まで登録できます。)   fx2-faq



    【認識設定呼出し方法について】

    @移動等のコマンドを選択します。

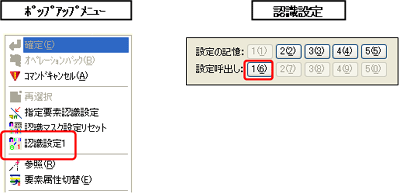

    A右クリックし、ポップアップメニューより選択できます。または、認識設定画面「設定呼出し」からも設定を呼びだせます。

    fx2-faq



    【認識設定の削除、及び名称変更方法について】

    @認識設定のアイコンを選択し、認識設定ウィンドウを開きます。

    A登録している設定の記憶ボタンの上で左クリックします。

    fx2-faq

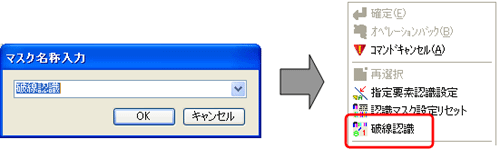

    B<名称変更>・・・設定した内容がわかるように任意の名称をつけることができます。

    fx2-faq

    C<更新(記憶内容)>・・・すでに登録してある設定内容を更新する場合に使用します。

    D<破棄(記憶内容)>・・・設定登録を破棄します。



    ※「認識設定の登録」機能は、Ver4.0からの機能です。



    ■ Ver5.03以降、作図ウィンドウのスクロールバーが無くなった。


    • Ver5.03スクロールバーを表示する/しないの設定が追加されました。

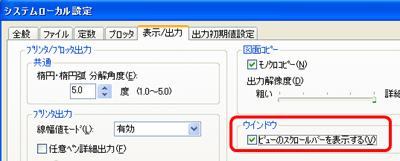

      [ファイル]−[システムローカル設定]の[表示/出力]タブを選択し、[ビューのスクロールバーを表示する]にチェックを入れると スクロールバーを表示できます。


       [ファイル]−[システムローカル設定]−[表示/出力]



    ■ Ver.5.03で強化された軸吸着をOFFにしたい。


    • 一時的なOFFは、キーボードのCTRLキーを押します。再度押しますと、ONになります。
      常にOFFにするには、[ユーザープロパティ設定]で変更します。

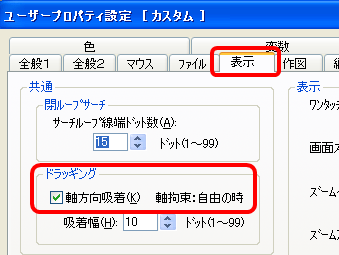

    【移動・複写・変形時の軸吸着】

    [表示]タブにある[軸方向吸着]のチェックを外します。

    [ユーザープロパティ設定]−[表示]−[共通]−[ドラッキング]


    【線分作図時の軸吸着】

    [作図]タブにある[軸方向吸着]のチェックを外します。

    [ユーザープロパティ設定]−[作図]−[線−線分]





    ■ FXIIのメニューを[CADSUPERクラシック]から[エンタープライズ]に変更したい。


    • [CADSUPERクラシック]メニューでは、追加されたコマンドで表示されていないものがあります。

    【手順】

    ・[Windowsのコントロールパネル]-[プログラムの追加と削除]を起動します。

    ・CADSUPER FXIIをクリックし、[変更と削除]ボタンをクリックします。

    [ユーザープロパティ設定]−[表示]−[共通]−[ドラッキング]

    メンテナンスメニュー選択画面が表示されますので、[変更]を選択し、[次へ]をクリックします。

    [ユーザープロパティ設定]−[表示]−[共通]−[ドラッキング]

    [ユーザカテゴリの選択]で、[エンタープライズ]にチェックを入れて、[次へ]をクリックします。

    [ユーザープロパティ設定]−[表示]−[共通]−[ドラッキング]






    ■ コマンドモードの初期値を変更したい。
      例えば、寸法線を記入する時、小数点以下は表示しない。


    • [設定]-[ユーザープロパティ設定]をクリックし、[Cモード]タブを選択します。
      各コマンド毎に、コマンドモ−ドを設定することができます。

    【手順】

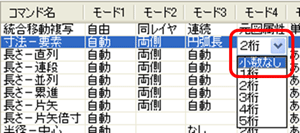

    • 例えば、寸法線の小数点以下は表示しない場合、寸法線コマンドの[モード4]をクリックし、「小数なし」に変更します。
      [ユーザープロパティ設定]−[Cモード]

    • この項目は共通利用ですので、寸法線コマンドは全て変わります。
      [ユーザープロパティ設定]−[Cモード]

    • 変更後、[登録]ボタンをクリックし、上書き保存します。
      [ユーザープロパティ設定]−[登録




    ■ コマンドモードバーが消えた。


    • 下記のように、突然「コマンドモードバー」が消えてしまった
      [コマンドモードバー]


    • ツールバーの空きスペースでマウス右クリックし、「コマンドモード」にチェックを入れます。
      [コマンドモードバー]






    ■ 線端の矢印長の大きさを変更したい。


    • 「設定」メニューから「属性」を選択し、「線端」タブを選択します。
      「設定」-「属性」


    • 矢印長の長さを変更します。
      「設定」-「属性」-「線端」

      ※ 矢印長を変更すると、既に作図されている矢印長はすべて変更されます。
      ※ 属性情報の変更は、該当図面でのみ有効です。







    ■ 図面保存時、「属性入力画面」を表示させないようにするには?
      また、再度表示させるようにするには?


    • 図面保存時に表示される下記の属性入力画面を、「表示」、「非表示」にするには、「ユーザプロパティ設定」にて設定します。
      図面属性入力画面


      (※)画面の左下にある「次回から表示しない」にチェックを入れると、次回保存時より、非表示状態となります。

    • 「設定」メニューから、「ユーザプロパティ設定」を選択し、「ファイル」タブを選択します。
      「保存」項目の「図面属性入力画面を表示する」のチェックを変更します。

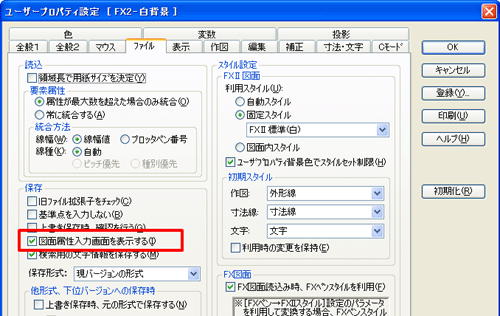

      「ユーザプロパティ設定」-「ファイル」







    Copyright (C) 2009-2010 ABKSS Co.,Ltd., All rights reserved.
    omo
