CADSUPER Works

【１】２次元と３次元の親和性向上

1.1 CADSUPER FX�Uの機械要素のねじ部品を３次元に搭載！

1.2 スケッチの幾何拘束を追加する機能を搭載！

【２】現場で使える２次元図面

2.1 穴属性置換の種類を追加！

2.2 ３次元モデルの面につけた色を２次元投影図に反映！

2.3 投影図の隠線を２次元上で編集可能に！

2.4 寸法線修正機能の強化！

【３】自由な設計環境の構築

3.1 ネットワークライセンスに対応

• お客様からご要望が多かった２次元機能に搭載されているＪＩＳ機械部品（ねじ部品）が３次元でも利用できるようになりました。
  サイズと長さを指定した部品をアセンブリ内に挿入するイメージで、配置することができます。
  ねじ部品には、事前に合致条件が付加されておりますので、クリックするだけで、任意のねじ穴に挿入できます。
  挿入したねじ部品は投影図取得の際に、 自動的にCADSUPER FX2の機械要素に 変換することが可能です。






• スケッチの幾何拘束を簡単に追加する専用コマンドを搭載いたしました。
  追加したい拘束条件を先に指定し、要素をクリックする流れで拘束を追加でき、より２次元的な操作が実現します。
  従来の自動拘束追加機能と併せて利用いただければ、少ない操作で意図した拘束条件を追加することができるようになります。






• ３次元モデルで作成した穴フィーチャーを２次元の穴部品に置換して投影する機能で、新しく「通常穴」「ザグリ穴」「皿穴」「テーパ穴」に対応いたしました！
  従来のバージョンでは、「タップ穴」のみの対応となっており、多くのお客様からその他の穴部品にも対応してほしい！とのご意見より、今回のバージョンより実現いたしました。

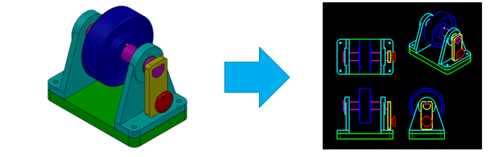

• ３次元モデルの面に設定した色を投影図にそのまま反映させて作成させることができます。




例１）金型モデルに色を設定
金型モデルに深さごとに色別表示し、投影図に反映させることによって、２次元ＣＡＭで加工パスを作成する際に、効率的な加工パスを判別しやすくなります。
また、社内ルールに基づいて、仕上げごとに面の色を設定し、投影することで、加工図面を作成するときの仕上げ記号の入力ミスを軽減させることができます。

例２）形状ごとに色を設定
３次元での色を２次元図面に反映させることによって、どの部品の要素なのか判別しやすくなります。

• 投影図を取得したときに、隠線を２次元上で自由に追加・削除できるようになります。
  例えば、投影図取得後に、水抜き穴などの２次元図面には不要な隠線などを削除できるので、より見やすい図面を作成することができます。
  隠線を削除する機能のほかにも、一部の必要な隠線を追加したり、面取線を削除する機能などが新しく搭載されております。






• 投影図更新時に、寸法線修復コマンドを起動させることができるようになりました。
  手動で修正を加えたい場合は、従来は一度削除してから寸法を描き直す手間がありましたが、今回のバージョンより、削除することなく、寸法線を修正できます。
  （※）自動的に更新する「自動更新機能」もございます。





• ネットワークライセンスに対応いたしました。
  ２次元と３次元を混在させることはもちろんのこと、３次元の異なるモデルとの切り替えが可能になります。
  必要なときに、必要な人が利用できるような自由な設計環境を実現いたします。




  （※）３次元ＣＡＤを動作させるＰＣに、最上位のモデルをインストールし、ソフトを起動する際に、どのモデルを利用するのかを選択できるようになります。
