CADSUPER Works

【４】設定コマンドのオプション追加

1.特殊投影形状スタイル指定を追加

投影図作成時、投影要素の一部をFX�Uのスタイル名を指定して配置できるようになりました。

投影図・断面図を配置するFX2の図面内に一致するスタイルが存在すると、ここで指定した名前のスタイルでFX�Uに要素を配置します。

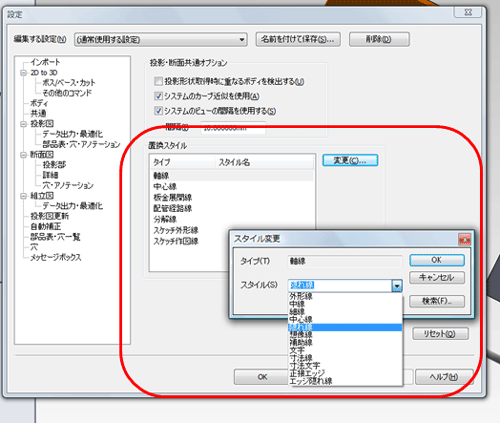

「変更」ボタンでスタイル変更のダイアログを表示します。このダイアログの「検索」ボタンより、FX�Uで使用されているスタイル名の一覧を取得し、スタイルを指定することができます。
