CADSUPER FXU Ver7.0 新機能紹介

次期CADSUPER FXU Ver7.0で強化予定の【寸法コマンドの強化】についてご紹介いたします。


【5】寸法コマンドの強化

  5.1 累進寸法線の作図/編集機能の強化

  5.2 マルチリーダ対応

  5.3 その他の寸法機能改善





5.1 累進寸法線の作図/編集機能の強化

  • 【作図機能】
    (1)累進基準(0)を様々なパターンで作成できるようにしました。
       (コマンドモード 6 による切替) コマンドモード-0文字

    累進基準の作図


    (2)文字下線型の累進寸法線を作図できるようにしました。


    [設定]−[要素]−[寸法]
  • 【編集機能】
    作図済みの累進寸法線を形状変更できるコマンドを新設しました。(半径累進は対象外)
    このコマンドでは、以下の形状変更ができます。

    • 計測点/計測値の寸法方向移動
    • 計測値全体の移動(※基準矢印線がある場合のみ)
    • 逃げ開始位置/終了位置の移動
    • 逃げの角度/方向の変更
    • 多段化(折れ逃げなし形状。重なる場合に文字描画位置をずらす)
    • 作図形態の変更(線端に寸法値⇔引出線端上に寸法値)
累進寸法線の形状変更

累進寸法線の形状変更

  • 当バージョンで追加された形状(文字下線、内側への折れ、段逃げ)を、「累進編集」以外で形状変更しようとした場合、形状が崩れる場合があります。



5.2 マルチリーダ対応

  • コメント、記号コマンドで、マルチリーダに対応しました。

    【作図対応コマンド】
    • [寸法]−[引出し]−[コメント]
    • [寸法]−[記号]−[幾何]
    • [寸法]−[記号]−[面の肌]
    • [寸法]−[記号]−[仕上げ2]
    • [寸法]−[記号]−[溶接2]



    【リーダー追加コマンド】
    • [寸法]−[引出し]−[引出線のみ]
マルチリーダ

  • また、[寸法]−[引出し線]−[引き出し線のみ]コマンドで、既に描かれた寸法記号にリーダーを 追加することができるようになりました。
    ※「引出線のみ」コマンドに機能を設置しました。
既存の寸法記号への追記

  • これらの機能を利用して作図した寸法記号は、[寸法]−[移動]/[伸縮]で形状変更可能です。



5.3 その他の寸法機能改善

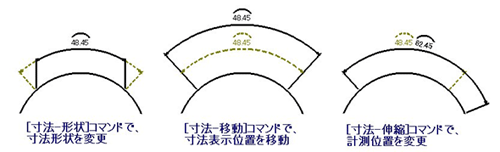

  • 【円弧帳寸法】
    編集機能に対応しました。
円弧帳寸法

  • 【寸法−移動コマンド】
    長さ寸法線の寸法文字の稼働範囲を拡大しました。
寸法−移動コマンド

  • 【記号−仕上げコマンド】
    引き出し線の角度補正機能の ON/OFF 機能を追加しました。
    これにより、自由な角度で引出線付き仕上げ記号が作図できるようになりました。
記号−仕上げコマンド

  • 【公差コマンド】
    JS9 及び js9 を登録しました。
公差コマンド
