CADSUPER 2017

【２】新コマンド

　 2.1 計測機能

　 2.2 ツール機能

　 2.3 作図/編集機能

　 2.4 投影図機能

　 2.5 表示機能

2.1 計測機能

●［計測］−［回転角度計算］コマンド

　CADSUPER2016 でコンソールパネルに搭載した「回転角度計算」の機能を、計測コマンドとして別起動できるようにしました。

�@ 演算対象となる形状を指定
�A 回転基準を指定
�B 回転後、接触する対象となる要素を指定

2.2 ツール機能

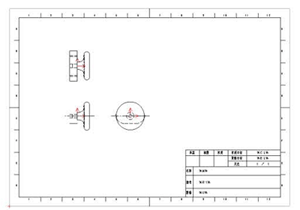

●［ツール］−［3 面部品図作成］コマンド

　組図の一部を取り出し、部品図化するための、支援機能です。

�@取り出す元図面から、正面、平面、側面の形状（＋基準点）を指定
�A取り出す形状を部品図面にするための図面テンプレートを選択
�B取り出した各面の形状を配置

当コマンドは、ここまでの作業を行います。

この後、部品として不要な要素、必要な要素の「削除」「追記」「属性変更」などを行い、［部品］−［作成］−［部品図面保存］で保存することで、部品として利用できるようになります。

当機能では、各面に対応したレイヤを作成し、そこに形状を配置します。
図面テンプレート選択時、ダイアログ右下の「投影図レイヤ作成」にチェックをしておくと、各投影面に配置され、部品図面として配置する際に投影面を指定して、配置できます。

2.3 作図/編集機能

●［作図］−［線］−［補助線］コマンド

　作図形状として「水平線」、「垂直線」、「十字線」、「角度線」（コマンドモード１）、作図範囲として 「領域」「表示範囲」「無限」（コマンドモード２）を指定できる機能で、補助線スタイルで作図します。



※作図された「無限線」は、表示範囲判定の対象外ですので、［表示］−［コントロール］−［フィット］では、無視されます。

●［作図］−［楕円３］／［楕円弧３］コマンド （割り付けコマンド）

　平行四辺形の４辺を指定することで、４辺に内接する楕円／楕円弧を作図するコマンドを用意しました。



※対する線同士が平行であることが作図の条件となります。

●［作図］−［楕円４］／［楕円弧４］コマンド （割り付けコマンド）

　円に内接する楕円／楕円弧を作図するコマンドを用意しました。
円、傾き度、短径を指定することで楕円を作図します。



※円の直径を超える短径を指定した場合は、作図されません。

●［編集］−［最適化］−［重複要素の選択削除］コマンド

　指定した範囲に対して［最適化］−［重複要素の削除］を行える機能を用意しました。

2.4 投影図機能

●［投影図］−［基準点指定断面図］コマンド

　断面を作成する基準点に対して、開始、終了の角度を指定して、断面を作図します。

�@ コマンド起動後に開く設定をOKし、投影図を選択。
�A 基準点、開始点、終了点を指定
�B 配置位置指定で、断面図が配置

2.5 表示機能

●［表示］−［レイヤ］−［指定形状レイヤアクティブ］コマンド

　指定した要素（または集合）を含むレイヤを「書込」レイヤに、それ以外のレイヤを「表示」もしくは、「休眠」状態に変更します。
　対象外レイヤの変更先状態（「表示」／「休眠」）は、コマンドモードで設定します。

●［表示］−［レイヤ］−［レイヤ状態反転］コマンド

　現在の表示状態「書込」「参照」「表示」のレイヤを「休眠」に、「休眠」レイヤを「書込」に変更します。
　レイヤ状態の変更が行われなければ、再度コマンドを起動した際には、元の状態に戻ります。
　（「参照」「表示」状態に戻る。）
　変更が行われた場合、「書込」⇔「休眠」が切り替わります。

●［表示］−［レイヤ］−［空きレイヤ検索］コマンド （割り付けコマンド）

　カレントレイヤセット内の未使用レイヤを検出し、切り替えます。
　無かった場合は、その旨メッセージを表示し、切り替えは行いません。
